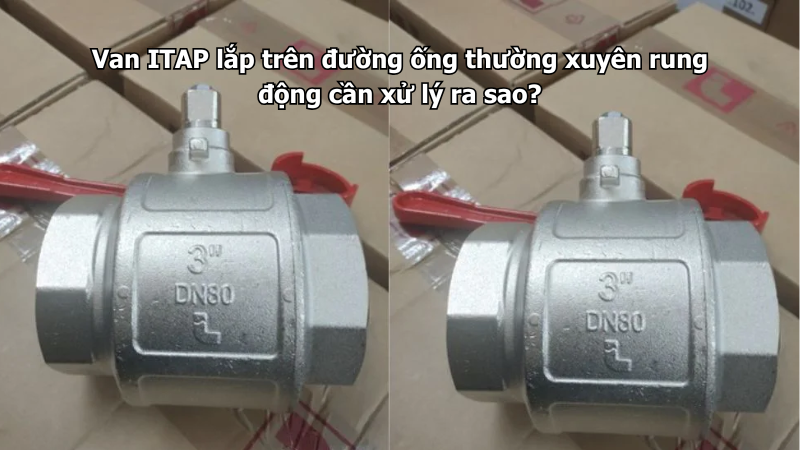

Van ITAP lắp trên đường ống thường xuyên rung động cần xử lý ra sao?

Đường ống thường xuyên rung động có thể làm mối nối ren bị lỏng, gioăng nhanh xuống cấp và thân van chịu thêm tải trọng ngoài thiết kế. Nếu không xử lý sớm, hệ thống dễ xuất hiện tình trạng rò rỉ, tiếng ồn, nứt phụ kiện hoặc giảm tuổi thọ của van.

Khi lắp Van ITAP chính hãng trên đường ống có rung động, người dùng cần xác định đúng nguồn gây rung, gia cố hệ thống giá đỡ và tách van khỏi thiết bị tạo rung. Không nên chỉ siết chặt thêm mối ren vì cách này không giải quyết được nguyên nhân chính.

Vì sao đường ống thường xuyên bị rung động?

Rung động có thể xuất hiện liên tục hoặc chỉ xảy ra khi máy bơm khởi động, dừng hoạt động và thay đổi lưu lượng. Mức độ rung phụ thuộc vào thiết kế đường ống, thiết bị vận hành và điều kiện lắp đặt thực tế.

Các nguyên nhân thường gặp gồm:

• Máy bơm bị lệch tâm hoặc mất cân bằng.
• Động cơ và máy bơm không được căn chỉnh đúng.
• Đường ống không có đủ giá đỡ.
• Giá treo ống bị lỏng hoặc bố trí khoảng cách quá xa.
• Máy bơm truyền rung trực tiếp sang đường ống.
• Van đóng hoặc mở quá nhanh.
• Lưu lượng và áp lực thay đổi đột ngột.
• Xuất hiện búa nước trong hệ thống.
• Không khí tích tụ trong đường ống.
• Đường ống bị lệch tâm khi kết nối.
• Van hoặc phụ kiện quá nặng nhưng không được đỡ riêng.
• Vận tốc dòng chảy cao hơn mức thiết kế.

Muốn xử lý hiệu quả, cần quan sát thời điểm rung xuất hiện và đo kiểm tại nhiều vị trí. Việc xác định sai nguyên nhân có thể khiến hệ thống được gia cố nhưng rung động vẫn tiếp tục.

Rung động ảnh hưởng đến Van ITAP như thế nào?

Van ITAP thường được kết nối với đường ống bằng ren. Khi đường ống rung liên tục, lực dao động được truyền trực tiếp đến thân van, trục van và các mối nối hai bên.

Sau một thời gian, hệ thống có thể xuất hiện:

• Lỏng mối nối ren.
• Rò nước tại hai đầu van.
• Bong hoặc hỏng vật liệu làm kín ren.
• Mòn gioăng bên trong van.
• Tay gạt tự dịch chuyển nhẹ.
• Trục van bị rơ.
• Van đóng không kín.
• Thân van chịu lực uốn.
• Nứt phụ kiện gần van.
• Phát sinh tiếng ồn khi vận hành.

Mức độ ảnh hưởng còn phụ thuộc vào tần số rung, biên độ rung, trọng lượng cụm van và thời gian hệ thống hoạt động. Rung nhẹ nhưng kéo dài liên tục vẫn có thể gây hư hỏng.

Xác định nguồn rung trước khi xử lý

Trước khi gia cố Van ITAP, cần kiểm tra toàn bộ đoạn ống liên quan. Người kiểm tra nên quan sát hệ thống khi máy bơm khởi động, vận hành ổn định và dừng hoạt động.

Có thể phân loại sơ bộ như sau:

Nếu nguồn rung đến từ máy bơm, việc chỉ bổ sung giá đỡ gần van chưa chắc giải quyết được hoàn toàn. Cần kiểm tra đồng thời bệ máy, khớp nối trục, vòng bi và tình trạng cân bằng của thiết bị.

Bổ sung giá đỡ cho đường ống và van

Giá đỡ là biện pháp quan trọng để hạn chế đường ống rung, võng hoặc truyền tải trọng lên thân van. Khoảng cách giữa các giá đỡ cần được tính theo vật liệu, đường kính và khối lượng của đường ống khi chứa đầy nước.

Khi bố trí giá đỡ cần chú ý:

• Đặt giá đỡ gần cụm van nhưng không cản trở thao tác.
• Không để Van ITAP chịu toàn bộ trọng lượng đường ống.
• Gia cố hai phía nếu cụm van và phụ kiện có khối lượng lớn.
• Kiểm tra độ chắc chắn của bu lông treo.
• Sử dụng lớp đệm chống rung khi cần thiết.
• Không siết kẹp ống quá chặt làm cản trở giãn nở nhiệt.
• Bố trí điểm cố định và điểm trượt đúng thiết kế.

Đối với đường ống đứng, cần có bộ phận chịu tải riêng. Không nên để trọng lượng của đoạn ống phía trên dồn trực tiếp lên van và mối nối ren.

Sử dụng khớp nối mềm để hạn chế truyền rung

Khớp nối mềm có thể được lắp giữa máy bơm và đường ống nhằm hạn chế rung động truyền sang các thiết bị phía sau. Vị trí và chủng loại khớp nối cần phù hợp với áp lực, nhiệt độ và mức dịch chuyển của hệ thống.

Khi sử dụng cần lưu ý:

• Không dùng khớp nối mềm để bù sai lệch quá lớn.
• Lắp đúng chiều dài thiết kế.
• Không kéo giãn hoặc ép ngắn khi lắp đặt.
• Bố trí thanh giằng khi hệ thống có lực đẩy lớn.
• Có giá đỡ đường ống độc lập ở hai phía.
• Không để khớp nối chịu trọng lượng của van.
• Kiểm tra vật liệu với môi chất sử dụng.

Khớp nối mềm chỉ hỗ trợ giảm truyền rung. Nếu máy bơm rung mạnh do hư vòng bi hoặc lệch trục, cần sửa chữa máy bơm trước.

Không lắp Van ITAP sát thiết bị gây rung

Nếu điều kiện cho phép, Van ITAP không nên đặt ngay tại vị trí đường ống chịu rung mạnh nhất. Cần tạo một khoảng đường ống ổn định và bố trí giải pháp giảm rung trước khi dòng nước đi qua van.

Với cụm máy bơm, có thể bố trí theo thứ tự tham khảo:

1. Đầu ra máy bơm.
2. Khớp nối mềm phù hợp.
3. Đoạn ống có giá đỡ.
4. Van một chiều.
5. Van khóa.
6. Đồng hồ hoặc thiết bị đo khi cần.

Thứ tự thực tế phải căn cứ vào bản vẽ thiết kế, không gian phòng máy và hướng dẫn của từng thiết bị. Đặc biệt, khớp nối mềm và van không được dùng thay thế cho giá đỡ đường ống.

Kiểm tra tình trạng lệch tâm của đường ống

Hai đầu đường ống không thẳng hàng có thể tạo lực kéo hoặc lực uốn lên thân van. Khi kết hợp với rung động, lực này làm mối nối nhanh bị lỏng và tăng nguy cơ nứt hỏng.

Trước khi lắp van cần:

• Căn chỉnh hai đầu ống thẳng hàng.
• Kiểm tra khoảng cách lắp đặt.
• Không dùng van để kéo hai đầu ống lại gần nhau.
• Không cố siết ren khi đường ống đang bị lệch.
• Điều chỉnh giá đỡ trước khi hoàn thiện mối nối.
• Kiểm tra độ đồng tâm sau khi lắp.

Nếu đường ống bị sai lệch lớn, cần chỉnh sửa đường ống hoặc phụ kiện. Không nên sử dụng lực siết mạnh để ép Van ITAP vào vị trí.

Làm kín mối nối ren đúng kỹ thuật

Mối nối ren là khu vực dễ bị ảnh hưởng khi đường ống rung. Vật liệu làm kín cần được sử dụng đúng lượng và quấn đúng chiều để tránh bị đẩy ra ngoài khi vặn van.

Quy trình cơ bản gồm:

• Làm sạch phần ren của van và đường ống.
• Kiểm tra ren có bị móp hoặc sứt không.
• Quấn băng tan đúng chiều vặn.
• Không để băng tan che kín đường nước.
• Vặn van bằng tay trước để tránh chéo ren.
• Sử dụng cờ lê đúng kích thước.
• Giữ cố định phía đối diện khi siết.
• Không dùng tay gạt làm điểm tựa để xoay thân van.
• Dừng siết khi van đã kín và đúng hướng.
• Thử áp sau khi hoàn thiện.

Siết quá mạnh không làm mối nối chống rung tốt hơn. Ngược lại, lực siết lớn có thể làm biến dạng ren, nứt thân van hoặc khiến việc tháo bảo trì gặp khó khăn.

Lựa chọn loại Van ITAP phù hợp

Đường ống có rung động cần ưu tiên sản phẩm đúng kích thước, cấp áp lực và chức năng. Van quá lớn, quá nặng hoặc lắp không đúng tư thế sẽ làm tăng tải trọng lên mối nối.

Khi lựa chọn cần kiểm tra:

• Chủng loại van.
• Model sản phẩm.
• Kích thước ren.
• Tiêu chuẩn ren.
• Áp lực làm việc.
• Nhiệt độ môi chất.
• Vật liệu thân và gioăng.
• Hướng lắp đặt cho phép.
• Trọng lượng của van.
• Tần suất đóng mở.

Đối với van bi, nên ưu tiên kiểu tay vận hành phù hợp với không gian. Tay gạt quá dài có thể bị va chạm hoặc chịu tác động từ rung động của các thiết bị xung quanh.

Xử lý hiện tượng búa nước

Búa nước thường xuất hiện khi dòng chảy bị dừng hoặc đổi hướng quá nhanh. Hiện tượng này tạo ra xung áp, làm đường ống rung mạnh và phát ra tiếng va đập.

Để hạn chế búa nước có thể:

• Đóng mở van từ từ.
• Kiểm tra tốc độ đóng của van một chiều.
• Lựa chọn máy bơm có chế độ khởi động và dừng phù hợp.
• Điều chỉnh lưu lượng vận hành.
• Lắp thiết bị chống búa nước khi cần.
• Kiểm tra bình tích áp.
• Tránh thay đổi tiết diện đường ống đột ngột.
• Xả không khí bị tích tụ trong hệ thống.

Không nên cố định đường ống quá cứng tại mọi vị trí để đối phó với búa nước. Cần xử lý đồng thời nguyên nhân tạo xung áp và thiết kế hệ thống giá đỡ.

Kiểm tra van một chiều khi đường ống rung

Van một chiều có thể tạo tiếng va đập nếu đĩa van đóng quá nhanh, đóng quá chậm hoặc liên tục dao động do lưu lượng không ổn định. Đây là nguyên nhân thường gặp tại đường ống sau máy bơm.

Cần kiểm tra:

• Hướng lắp theo mũi tên trên thân.
• Tư thế lắp ngang hoặc đứng.
• Lưu lượng nhỏ nhất qua van.
• Tình trạng lò xo và đĩa van.
• Khoảng cách giữa van và máy bơm.
• Hiện tượng dòng nước chảy ngược.
• Kích thước van có quá lớn không.

Van một chiều quá lớn so với lưu lượng có thể không mở ổn định. Đĩa van liên tục đóng mở một phần sẽ tạo rung, tiếng ồn và nhanh mòn.

Có nên dùng đệm cao su chống rung không?

Đệm cao su có thể được sử dụng tại kẹp ống, bệ máy hoặc một số điểm liên kết nhằm giảm truyền rung. Tuy nhiên, vật liệu và độ cứng của đệm phải phù hợp với tải trọng thực tế.

Không nên tự ý chèn cao su mềm vào mọi vị trí vì có thể làm đường ống dịch chuyển quá mức. Đệm chống rung cũng cần được kiểm tra định kỳ do có thể bị lão hóa, chai cứng hoặc biến dạng.

Kiểm tra sau khi hoàn thành lắp đặt

Sau khi lắp Van ITAP và các bộ phận chống rung, hệ thống cần được thử ở nhiều chế độ vận hành. Không nên chỉ kiểm tra khi máy bơm chạy ở lưu lượng thấp.

Nội dung kiểm tra gồm:

• Độ kín tại hai đầu ren.
• Mức rung của thân van.
• Chuyển động của đường ống.
• Tình trạng giá đỡ và kẹp ống.
• Tiếng ồn khi máy bơm khởi động.
• Hiện tượng va đập khi đóng van.
• Áp lực trước và sau van.
• Hoạt động của van một chiều.
• Khả năng thao tác tay gạt.
• Rò rỉ sau thời gian chạy thử.

Có thể đánh dấu vị trí ren và đai ốc để dễ nhận biết hiện tượng tự xoay hoặc bị lỏng trong quá trình sử dụng.

Bảo trì Van ITAP tại vị trí có rung động

Các van lắp trên đường ống rung cần được kiểm tra thường xuyên hơn đường ống ổn định. Tần suất cụ thể phụ thuộc vào mức rung, thời gian vận hành và mức độ quan trọng của hệ thống.

Khi bảo trì cần chú ý:

• Kiểm tra rò rỉ tại mối nối.
• Quan sát thân van có bị nứt hay biến dạng không.
• Kiểm tra độ chắc chắn của tay gạt.
• Thử đóng mở van.
• Kiểm tra bu lông và giá đỡ.
• Quan sát đệm cao su chống rung.
• Kiểm tra khớp nối mềm.
• Theo dõi tiếng ồn bất thường.
• Thay vật liệu làm kín khi cần.
• Ghi lại tình trạng sau mỗi lần kiểm tra.

Nếu mối ren liên tục bị lỏng dù đã làm kín lại, cần kiểm tra nguồn rung và độ lệch của đường ống. Không nên tiếp tục siết mạnh nhiều lần.

Những cách xử lý không nên áp dụng

Một số biện pháp tạm thời có thể làm đường ống hết rung trong thời gian ngắn nhưng lại tạo thêm rủi ro cho van và phụ kiện.

Cần tránh:

• Chỉ siết chặt thêm mối ren mà không tìm nguồn rung.
• Hàn cố định trực tiếp gần thân van đã lắp.
• Dùng tay gạt để xoay và siết van.
• Chèn vật liệu tạm bợ dưới đường ống.
• Để van chịu trọng lượng của đường ống.
• Kéo giãn khớp nối mềm để bù thiếu chiều dài.
• Lắp giá đỡ cản trở giãn nở nhiệt.
• Thay van mới nhưng không sửa máy bơm bị rung.
• Đóng van thật nhanh để kiểm tra.
• Tiếp tục vận hành khi thân van có dấu hiệu nứt.

Kết luận

Van ITAP lắp trên đường ống thường xuyên rung động cần được bảo vệ bằng hệ thống giá đỡ phù hợp, khớp nối mềm, đệm giảm chấn và quy trình lắp ren đúng kỹ thuật. Quan trọng nhất là xác định và xử lý nguồn gây rung thay vì chỉ gia cố riêng vị trí đặt van.

Đối với đường ống sau máy bơm, cần đặc biệt kiểm tra búa nước, dòng chảy ngược và hoạt động của Van một chiều ITAP. Việc lựa chọn đúng kích thước và kiểu van sẽ giúp hạn chế tiếng va đập, rung lắc và hư hỏng trong quá trình vận hành.
