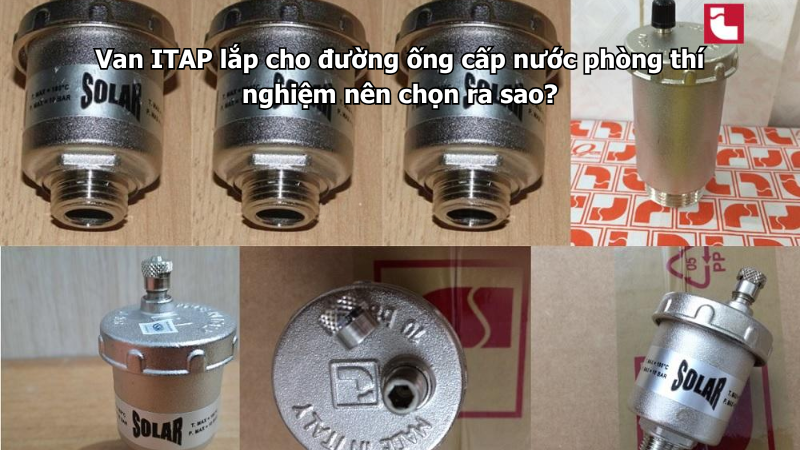

Van ITAP lắp cho đường ống cấp nước phòng thí nghiệm nên chọn ra sao?
Đường ống cấp nước trong phòng thí nghiệm thường phục vụ nhiều nhu cầu như rửa dụng cụ, cấp nước cho chậu rửa, máy rửa, thiết bị phân tích, hệ thống lọc nước và một số khu vực phụ trợ. Mỗi nhánh nước có yêu cầu khác nhau về độ sạch, áp lực, nhiệt độ và khả năng chống nhiễm bẩn.
Khi lựa chọn Van ITAP chính hãng cho phòng thí nghiệm, không nên chỉ chọn theo kích thước đường ống. Người dùng cần xác định rõ loại nước, môi trường xung quanh, nguy cơ hóa chất, vị trí lắp đặt và yêu cầu bảo trì của từng khu vực.
Đặc điểm hệ thống cấp nước phòng thí nghiệm
Phòng thí nghiệm có hệ thống nước phức tạp hơn đường ống cấp nước sinh hoạt thông thường. Ngoài nước sạch để rửa, nhiều phòng còn có nước tinh khiết, nước RO, nước DI hoặc nước cấp riêng cho thiết bị.
Một số đặc điểm cần lưu ý gồm:
- Nhiều nhánh nước nhỏ.
- Có thiết bị yêu cầu áp lực ổn định.
- Có nguy cơ nhiễm chéo giữa các tuyến.
- Một số vị trí tiếp xúc hơi hóa chất.
- Có khu vực nước nóng rửa dụng cụ.
- Nước cấp thiết bị có yêu cầu chất lượng riêng.
- Cần bảo trì nhưng không muốn dừng toàn bộ phòng.
- Một số van ít đóng mở nên dễ bị kẹt.
- Không gian lắp đặt thường hẹp.
- Yêu cầu nhận diện và quản lý van rõ ràng.
Vì vậy, việc chọn Van ITAP cần dựa vào từng tuyến nước cụ thể. Không nên dùng cùng một model cho mọi vị trí trong phòng thí nghiệm.
Xác định loại nước trước khi chọn van
Loại nước đi qua van là yếu tố quan trọng nhất. Nước rửa dụng cụ, nước cấp thiết bị và nước tinh khiết có yêu cầu khác nhau về vật liệu, độ sạch và khả năng tương thích.
Cần phân loại rõ:
- Nước máy hoặc nước sạch đầu vào.
- Nước sau lọc thô.
- Nước RO.
- Nước DI hoặc nước khử khoáng.
- Nước nóng.
- Nước cấp cho máy rửa dụng cụ.
- Nước cấp cho thiết bị phân tích.
- Nước dùng cho chậu rửa thông thường.
- Nước có thể lẫn hóa chất sau quá trình sử dụng.
Van ITAP có thể phù hợp với nhiều vị trí cấp nước sạch. Tuy nhiên, với nước RO, nước DI hoặc tuyến có yêu cầu độ tinh khiết cao, cần kiểm tra kỹ khả năng tương thích vật liệu của đúng model. Không nên mặc định van đồng phù hợp với mọi loại nước tinh khiết.
Lựa chọn vật liệu van phù hợp
Nhiều dòng Van ITAP sử dụng thân đồng hoặc đồng mạ niken, kết nối ren và gioăng làm kín bằng vật liệu đàn hồi. Đây là cấu tạo phổ biến cho nhiều hệ thống nước sạch, nhưng phòng thí nghiệm có thể có điều kiện khắt khe hơn.
Khi lựa chọn cần kiểm tra:
- Vật liệu thân van.
- Vật liệu lớp mạ.
- Vật liệu bi hoặc đĩa van.
- Vật liệu trục.
- Vật liệu lò xo.
- Vật liệu gioăng.
- Khả năng dùng với nước nóng.
- Khả năng dùng với nước có độ tinh khiết cao.
- Môi trường xung quanh có hóa chất hay không.
- Hồ sơ kỹ thuật của từng model.
Nếu phòng thí nghiệm có hơi axit, hơi kiềm hoặc dung môi, các chi tiết bên ngoài van có thể bị oxy hóa nhanh hơn. Khi đó, ngoài vật liệu bên trong, cần xem xét cả điều kiện môi trường lắp đặt.
Chọn van bi ITAP cho vị trí khóa nước
Van bi ITAP phù hợp với các vị trí cần đóng mở nhanh. Loại van này có thao tác đơn giản, dễ nhận biết trạng thái đóng mở và thuận tiện khi bảo trì thiết bị.
Van bi có thể bố trí tại:
- Đầu vào phòng thí nghiệm.
- Trước chậu rửa.
- Trước máy rửa dụng cụ.
- Trước thiết bị lọc nước.
- Đầu vào từng bàn thí nghiệm.
- Đầu vào từng cụm thiết bị.
- Nhánh nước nóng.
- Nhánh cấp nước phụ trợ.
Van bi nên được sử dụng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Không nên để van mở một phần trong thời gian dài để điều tiết lưu lượng vì có thể làm mòn gioăng và bề mặt bi.
Chọn lọc Y ITAP để giữ cặn
Lọc Y có nhiệm vụ giữ lại cặn rắn, mạt kim loại hoặc tạp chất có trong đường ống. Trong phòng thí nghiệm, lọc Y thường được dùng để bảo vệ thiết bị phía sau, đặc biệt khi nguồn nước đi qua nhiều phụ kiện hoặc đường ống cũ.
Nên cân nhắc lắp lọc Y tại:
- Trước van giảm áp.
- Trước máy lọc nước.
- Trước thiết bị đo lưu lượng.
- Trước thiết bị có đầu phun nhỏ.
- Sau đoạn ống mới thi công.
- Trước máy rửa dụng cụ.
- Trước cụm thiết bị nhạy cảm.
Lọc Y không thay thế hệ thống lọc nước tinh khiết. Thiết bị này chỉ giữ cặn rắn có kích thước lớn hơn mắt lưới và cần được vệ sinh định kỳ để tránh giảm lưu lượng.
Chọn van một chiều ITAP để chống chảy ngược
Van một chiều giúp ngăn nước chảy ngược từ thiết bị hoặc nhánh phụ về đường ống chính. Đây là yếu tố quan trọng trong phòng thí nghiệm vì một số thiết bị có bồn chứa, bơm riêng hoặc nguy cơ hồi lưu.
Van một chiều nên được xem xét tại:
- Sau máy bơm.
- Đầu vào thiết bị có bình chứa.
- Đường cấp cho hệ thống lọc nước.
- Nhánh có áp lực riêng.
- Điểm đấu nối giữa hai tuyến nước.
- Tuyến cấp nước có nguy cơ hút ngược.
- Đường cấp cho thiết bị thí nghiệm đặc biệt.
Khi chọn van một chiều cần chú ý hướng dòng chảy, tư thế lắp đặt, áp lực mở van và lưu lượng tối thiểu. Van quá lớn so với lưu lượng có thể hoạt động không ổn định.
Có cần dùng van giảm áp ITAP không?
Một số thiết bị phòng thí nghiệm yêu cầu áp lực nước đầu vào nằm trong giới hạn nhất định. Nếu áp lực nguồn quá cao hoặc dao động mạnh, van giảm áp có thể được dùng để ổn định áp lực phía sau.
Van giảm áp nên cân nhắc khi:
- Nguồn nước cấp từ bơm tăng áp.
- Thiết bị có giới hạn áp lực đầu vào thấp.
- Áp lực trong ngày thay đổi nhiều.
- Phòng thí nghiệm nằm ở tầng thấp của tòa nhà.
- Máy rửa hoặc máy lọc yêu cầu áp lực ổn định.
- Đường ống có nguy cơ phát sinh xung áp.
Nên lắp đồng hồ áp suất trước và sau van giảm áp. Đồng thời, cần bố trí lọc Y phía trước để hạn chế cặn làm ảnh hưởng đến bộ phận điều chỉnh.
Kiểm tra áp lực và lưu lượng
Phòng thí nghiệm thường có nhiều điểm dùng nước nhỏ, nhưng một số thiết bị lại cần lưu lượng ổn định trong thời gian dài. Chọn van sai kích thước có thể làm thiết bị thiếu nước hoặc áp lực dao động.
Cần xác định:
- Áp lực nguồn cấp.
- Áp lực yêu cầu của thiết bị.
- Lưu lượng sử dụng đồng thời.
- Lưu lượng lớn nhất của từng nhánh.
- Áp lực khi van phía sau đóng.
- Tổn thất áp suất qua van.
- Tổn thất qua lọc Y.
- Áp lực thử đường ống.
- Khả năng xuất hiện búa nước.
Van quá nhỏ gây giảm áp và tiếng ồn. Van quá lớn, đặc biệt là van một chiều hoặc van giảm áp, có thể không làm việc ổn định khi lưu lượng nhỏ.
Chú ý nhiệt độ nước
Một số phòng thí nghiệm dùng nước nóng để rửa dụng cụ hoặc cấp cho thiết bị vệ sinh chuyên dụng. Nhiệt độ cao có thể ảnh hưởng đến gioăng, lớp làm kín và tuổi thọ van.
Trước khi chọn cần kiểm tra:
- Nhiệt độ nước thông thường.
- Nhiệt độ cao nhất.
- Thời gian duy trì nước nóng.
- Tần suất nóng lạnh thay đổi.
- Vật liệu gioăng của van.
- Áp lực tại nhiệt độ cao.
- Khả năng giãn nở đường ống.
- Yêu cầu bảo ôn nếu có.
Không nên lấy giới hạn nhiệt độ của một dòng Van ITAP để áp dụng cho toàn bộ sản phẩm. Mỗi model cần được kiểm tra theo catalogue riêng.
Lưu ý môi trường có hóa chất
Phòng thí nghiệm có thể sử dụng axit, kiềm, dung môi hoặc chất tẩy rửa. Dù hóa chất không đi qua bên trong van, hơi hóa chất vẫn có thể làm bề mặt van và chi tiết kim loại bên ngoài nhanh xuống cấp.
Cần tránh:
- Lắp van quá gần nơi pha hóa chất.
- Để hóa chất bắn trực tiếp lên thân van.
- Dùng chất tẩy mạnh để vệ sinh van.
- Đặt van trong tủ hóa chất không thông gió.
- Để hơi axit hoặc hơi clo tác động lâu ngày.
- Không lau sạch hóa chất sau khi bám lên van.
Nếu môi trường có tính ăn mòn cao, cần đánh giá lại vật liệu. Trong một số trường hợp, van inox hoặc van nhựa chuyên dụng có thể phù hợp hơn van đồng.
Bố trí van để dễ bảo trì
Phòng thí nghiệm không nên phải dừng toàn bộ hệ thống khi chỉ sửa một chậu rửa hoặc một thiết bị. Vì vậy, cần chia van theo từng vùng nhỏ.
Nên bố trí van khóa tại:
- Đầu vào phòng.
- Đầu vào từng khu bàn thí nghiệm.
- Trước mỗi máy quan trọng.
- Trước và sau bộ lọc nước.
- Trước van giảm áp.
- Sau van giảm áp nếu cần cô lập.
- Trước từng nhánh nước nóng.
- Trước thiết bị ít sử dụng.
- Tại điểm cần xả nước bảo trì.
Cách bố trí này giúp nhân viên kỹ thuật xử lý sự cố nhanh hơn, hạn chế ảnh hưởng đến hoạt động thí nghiệm và giảm nguy cơ khóa nhầm tuyến nước.
Tránh nguy cơ nhiễm chéo nguồn nước
Một số phòng thí nghiệm có nhiều cấp nước khác nhau. Nếu đấu nối không đúng, nước từ tuyến có chất lượng thấp hơn có thể hồi lưu sang tuyến sạch hơn.
Cần lưu ý:
- Không nối chéo các tuyến nước khi chưa có thiết kế.
- Lắp van một chiều tại vị trí có nguy cơ hồi lưu.
- Tách riêng nước sạch và nước sau xử lý.
- Không để nước thải có khả năng quay lại đường cấp.
- Kiểm tra áp lực giữa các tuyến.
- Đánh dấu rõ từng loại nước.
- Không dùng chung ống mềm tùy tiện giữa các nguồn nước.
- Thực hiện súc rửa sau khi sửa chữa.
Đối với hệ thống nước tinh khiết, cần tuân thủ yêu cầu của thiết bị lọc và quy trình vận hành nội bộ của phòng thí nghiệm.
Lắp đặt Van ITAP đúng kỹ thuật
Lắp đặt đúng giúp hạn chế rò rỉ, kẹt van và hư hỏng ren. Với phòng thí nghiệm, mối rò nhỏ cũng cần được xử lý sớm vì có thể gây ẩm, nấm mốc hoặc ảnh hưởng đến thiết bị gần đó.
Khi lắp cần:
- Làm sạch đường ống trước khi lắp.
- Kiểm tra kích thước và tiêu chuẩn ren.
- Quấn băng tan đúng chiều.
- Không để băng tan lọt vào đường nước.
- Vặn bằng tay trước để tránh chéo ren.
- Dùng cờ lê đúng kích thước.
- Không dùng tay gạt để xoay thân van.
- Không siết quá mạnh làm nứt thân van.
- Lắp đúng chiều với van một chiều, lọc Y và van giảm áp.
- Chừa không gian tháo lưới lọc.
- Bố trí giá đỡ đường ống khi cần.
- Thử kín trước khi đưa vào sử dụng.
Van không nên chịu lực kéo, lực uốn hoặc trọng lượng của đường ống. Đường ống cần được căn chỉnh trước khi siết ren.
Đánh dấu và quản lý van
Trong phòng thí nghiệm, việc nhận diện nhầm van có thể làm gián đoạn thiết bị hoặc ảnh hưởng đến mẫu thử. Do đó, các van quan trọng cần được đánh dấu rõ ràng.
Nên quản lý bằng:
- Mã số van.
- Tên tuyến nước.
- Khu vực van kiểm soát.
- Trạng thái bình thường.
- Hướng đóng mở.
- Ngày lắp đặt.
- Model và kích thước.
- Lịch kiểm tra.
- Ghi chú thiết bị liên quan.
- Sơ đồ vị trí van.
Với các tuyến nước tinh khiết hoặc nước cấp thiết bị quan trọng, nên có hướng dẫn vận hành riêng đặt gần khu vực kỹ thuật.
Bảo trì định kỳ
Van lắp trong phòng thí nghiệm có thể ít được thao tác nên dễ bị kẹt sau thời gian dài. Lọc Y cũng có thể tích tụ cặn làm giảm lưu lượng cấp cho thiết bị.
Cần kiểm tra định kỳ:
- Rò rỉ tại mối ren.
- Rò tại trục van.
- Khả năng đóng mở của van bi.
- Hoạt động của van một chiều.
- Áp lực trước và sau van giảm áp.
- Cặn trong lọc Y.
- Tình trạng tay gạt.
- Dấu hiệu oxy hóa bên ngoài.
- Hơi hóa chất ảnh hưởng đến van.
- Nước ngưng tụ hoặc đọng ẩm.
- Độ ổn định lưu lượng cấp thiết bị.
- Nhãn nhận diện van.
Nếu van vận hành nặng, không đóng kín hoặc có dấu hiệu ăn mòn nghiêm trọng, cần thay thế thay vì cố sử dụng.
Gợi ý lựa chọn theo từng vị trí
| Vị trí lắp đặt | Loại Van ITAP nên cân nhắc |
|---|---|
| Đầu vào phòng thí nghiệm | Van bi hoặc van cửa |
| Trước chậu rửa | Van bi |
| Trước máy rửa dụng cụ | Van bi, lọc Y |
| Trước thiết bị lọc nước | Van bi, lọc Y |
| Sau máy bơm nhỏ | Van một chiều |
| Vùng áp lực cao | Van giảm áp |
| Trước van giảm áp | Lọc Y |
| Nhánh nước nóng | Van phù hợp nhiệt độ |
| Tuyến có nguy cơ hồi lưu | Van một chiều |
| Điểm bảo trì | Van khóa và điểm xả phù hợp |
Bảng trên chỉ mang tính định hướng. Model cụ thể cần được chọn theo catalogue, lưu lượng, áp lực, nhiệt độ và loại nước đi qua van.
Những sai lầm cần tránh
Một số lỗi thường gặp khi chọn van cho phòng thí nghiệm gồm:
- Chọn van chỉ theo kích thước đường ống.
- Không phân biệt nước sạch, nước RO và nước DI.
- Dùng van không phù hợp với môi trường hóa chất.
- Không lắp van một chiều tại điểm có nguy cơ hồi lưu.
- Không lắp lọc Y trước thiết bị nhạy cảm.
- Dùng van bi để điều tiết lưu lượng lâu dài.
- Không kiểm tra áp lực thiết bị.
- Lắp van tại vị trí khó thao tác.
- Không đánh dấu tuyến nước.
- Không bảo trì van ít sử dụng.
- Không kiểm tra giới hạn nhiệt độ.
- Siết ren quá mạnh khi lắp đặt.
Kết luận
Van ITAP có thể dùng cho đường ống cấp nước phòng thí nghiệm nếu lựa chọn đúng model, vật liệu, áp lực, nhiệt độ và chức năng lắp đặt. Với các vị trí thông thường, van bi giúp khóa nước nhanh; lọc Y bảo vệ thiết bị; van một chiều chống chảy ngược; van giảm áp ổn định áp lực khi cần.
Đối với tuyến cấp nước trước thiết bị lọc, máy rửa hoặc cụm thiết bị nhạy cảm, có thể tham khảo Lọc Y đồng ren ITAP.192 để giữ cặn rắn. Tuy nhiên, cần đối chiếu chất lượng nước và yêu cầu của từng thiết bị trước khi lựa chọn.
