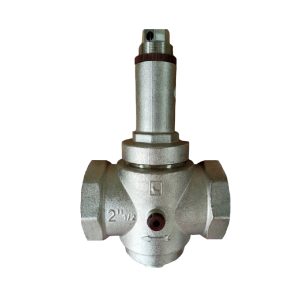

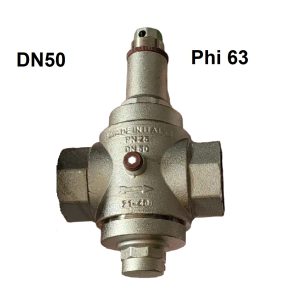

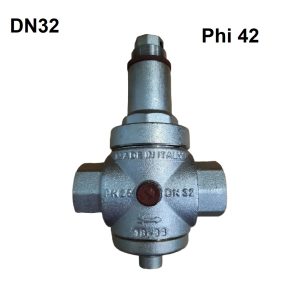

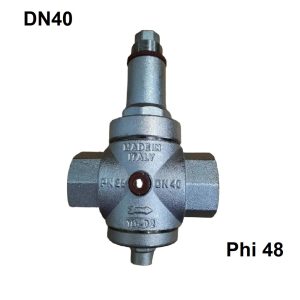

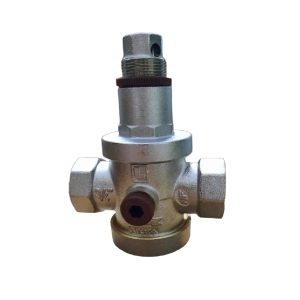

2. Hình ảnh sản phẩm

3. Thông số kỹ thuật

• Kích cỡ: 1/2" (DN15); 3/4" (DN20); 1" (DN25); 1"1/4 (DN32); 1"1/2 (DN40); 2" (DN50); 2"1/2 (DN65); 3" (DN80); 4" (DN 100)
• Kiểu hoạt động: dạng piston bù.
• Kết nối với ống: kiểu bắt ren
• Vật liệu chế tạo: Thân bằng đồng thau mạ niken.
• Nhiệt độ làm việc tối thiểu và tối đa: 0°C, 80°C.
• Áp suất đầu vào tối đa: 25 bar
• Áp suất đầu ra:
  +> 1/2” – 3/4” – 1” giữa 1 và 5,5 bar.
  +> 1”1/4 đến 4” giữa 1 và 6 bar.
• Áp suất khuyến cáo sử dụng: 1-2bar.
• Kết nối đồng hồ đo áp suất đầu ra 1/4” ở cả hai bên.
• Model: Itap.143 ( Thân lớn ) và Itap.361 ( thân nhỏ)
• Hãng sản xuất: Itap
• Nơi sản xuất: ITALY
• Xuất xứ: ITALY

4. Hướng dẫn lắp đặt van giảm áp ITAP

Dưới đây là hướng dẫn của hãng Itap khi bạn lắp đặt sản phẩm để sử dụng:

1. Trước khi lắp đặt van giảm áp, hãy mở tất cả các đầu ra để xả hệ thống và đẩy bất kỳ không khí nào còn lại trong ống dẫn.
2. Lắp đặt các van khóa ở phía thượng lưu và hạ lưu để thuận tiện cho các hoạt động bảo trì.
3. Để có hướng dòng chảy đúng, hãy sử dụng mũi tên được đóng dấu trên thân van.
4. Van giảm áp ITAP có thể được lắp đặt trong ống dẫn theo chiều dọc hoặc chiều ngang. Nó cũng có thể được lắp đặt ngược lại.
5. Art. 143 được trang bị một kết nối ren phù hợp cho đồng hồ đo áp suất. Có thể tháo nắp để lắp đặt đồng hồ đo áp suất có kích thước 1/4”. Ở vị trí như vậy, đồng hồ đo áp suất cho thấy áp suất phía hạ lưu của van giảm áp.
6. Toàn bộ dải van giảm áp ITAP được kiểm tra và điều chỉnh với áp suất phía hạ lưu là 3 bar. Có thể thay đổi áp suất phía hạ lưu bằng cách sử dụng thiết bị điều chỉnh.
7. Việc điều chỉnh cuối cùng của van giảm áp phải được thực hiện với hệ thống nước tư nhân đã được làm đầy và với tất cả các đầu ra đã được khóa. Áp suất phía thượng lưu phải cao hơn ít nhất 1 bar so với áp suất đã điều chỉnh.

5. Hướng dẫn cài đặt áp suất đầu ra

Để cài đặt áp suất đầu ra để sử dụng an toàn trong hệ thống của bạn tham khảo ngay hướng dẫn cài đặt van giảm áp itap dưới đây:

• Đóng van khóa phía hạ lưu
• Tháo ốc nylon
• Việc điều chỉnh được thực hiện bằng cách sử dụng công cụ hoặc tua vít ở phần trên của thiết bị; xoay theo chiều kim đồng hồ để tăng áp suất phía hạ lưu, xoay ngược chiều kim đồng hồ để giảm áp suất phía hạ lưu
• Mở các đầu ra trong hệ thống nước tư nhân, để kiểm tra sự ổn định của áp suất đã điều chỉnh
• Điều chỉnh áp suất phía hạ lưu với các đầu ra hoàn toàn bị khóa và với nước ở nhiệt độ phòng
• Vặn ốc nylon

6. Những lưu ý khi sử dụng

Cần biết rằng: Van giảm áp - hay còn gọi là van điều chỉnh áp suất là một thiết bị giảm và ổn định áp suất đầu vào xuống áp suất đầu ra đã điều chỉnh. Khi áp suất đầu vào từ mạng lưới công cộng quá cao và biến đổi, van điều chỉnh áp suất ổn định áp suất đầu ra xuống mức đã điều chỉnh. Các biến đổi có thể của áp suất đầu vào không ảnh hưởng đến áp suất đầu ra đã điều chỉnh. Dải van điều chỉnh áp suất này cho phép người vận hành điều chỉnh áp suất đầu ra đến một con số nhất định.

• Van giảm áp itap không phải là thiết bị an toàn để bảo vệ hệ thống mà nó chỉ là sản phẩm điều chỉnh áp suất để sử dụng dưới dải áp an toàn
• Vì vậy hệ thống của bạn để an toàn khi sử dụng vẫn cần có van an toàn
• Nên: Lắp đặt van điều chỉnh áp suất trên hệ thống nước tư nhân, ngay phía dưới đồng hồ nước. Tốt hơn hết là lắp đặt van khóa ở phía trên và phía dưới van điều chỉnh áp suất, để thuận tiện cho các hoạt động bảo trì. Để bảo vệ van điều chỉnh áp suất khỏi áp suất quá mức, lắp đặt một van kiểm tra ngay phía dưới van điều chỉnh áp suất. Sơ đồ lắp đặt đúng cách được hiển thị.
• Nên lắp đặt một bộ lọc Y ở phía trước (thượng lưu) của van giảm áp. Sau đó thực hiện bảo trì bộ lọc Y. Xả nước trong hệ thống trước khi lắp đặt van giảm áp.
