1. Giới thiệu về van bi ITAP ( Itap ball valve)
Trên thị trường Việt Nam hiện nay có rất nhiều sản phẩm van bi ( Ball valve ) để quý khách hàng lựa chọn. Tuy nhiên để có van bi itap vẫn được rất nhiều khách hàng lựa chọn với những nhờ thương hiệu có mặt ở Việt Nam từ rất lâu, chất lượng châu Âu đảm bảo, dòng sản phẩm đa dạng chủng loại.
Tải tài liệu cataloge:
2. Phân loại sản phẩm
Tay gạt
Loại van bi có tay gạt dài lực đóng mở nhẹ hàng hơn
Tay bướm
Loại van bi có tay bướm, tiết kiệm không gian lắp đặt
2 đầu ren trong
Van bi itap 2 đầu ren trong thông dụng và phổ biến
Ren trong - Ren ngoài
Loại khá đặc biệt, rất tiện lợi trong quá trình lắp đặt trên hệ thống.
3. Bảng giá
Hình ảnh

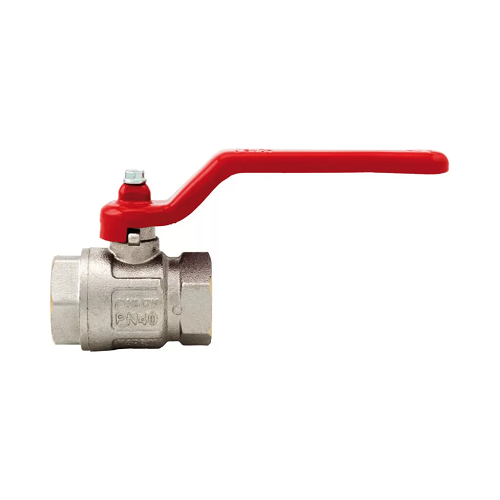

ITAP. 090
Thông số kỹ thuật
- Vật liệu đồng
- Kiểu bắt bằng ren
- Áp lực max: PN10- PN50
- Nhiệt độ: 0-80 độ C
- Model: ITAP.090
- Hãng sản xuât: ITAP
- Xuất xứ: ITALY
- Size: DN8~ DN100
Bảng giá
| Size | Đơn giá ( Có VAT) | Đóng gói ( hộp/ thùng) | Trọng lượng (gam) |
| DN08 (1/4") | 103.000 | 12 / 168 | 118 |
| DN10 (3/8") | 103.000 | 12 / 168 | 122 |
| DN15 (1/2") | 130.000 | 12 / 108 | 178 |
| DN20 (3/4") | 192.000 | 8 / 64 | 296 |
| DN25 (1") | 292.000 | 8 / 48 | 423 |
| DN32 (1.1/4") | 500.000 | 4 / 32 | 682 |
| DN40 (1.1/2") | 750.000 | 2 / 14 | 1028 |
| DN50 (2") | 1.080.000 | 2 / 10 | 1626 |
| DN65 (2.1/2") | 2.400.000 | 1 / 7 | 3350 |
| DN80 (3") | 4.060.000 | 1 / 4 | 5246 |
| DN100 (4") | 6.400.000 | 1 / 2 | 8645 |
Hình ảnh
ITAP. 091
Thông số kỹ thuật
- Vật liệu đồng mạ crom
- Loại tay gạt
- Kiểu lắp : ren trong - ren ngoài
- Áp lực max: PN14 - PN50
- Nhiệt độ: 0-80 độ C
- Model: ITAP.091
- Hãng sản xuât: ITAP
- Xuất xứ: ITALY
- Size: DN8~ DN25
Bảng giá
| Size | Đơn giá ( Có VAT) | Đóng gói ( hộp/ thùng) | Trọng lượng (gam) |
| DN8 (1/4") | 125.000 | 143 | |
| DN10 (3/82") | 136.000 | 150 | |
| DN15 (1/2") | 165.000 | 208 | |
| DN20 (3/4") | 218.000 | 338 | |
| DN25 (1") | 330.000 | 479 |
Hình ảnh
ITAP. 092
Thông số kỹ thuật
- Vật liệu đồng mạ crom
- Loại tay bướm
- Kiểu lắp : 2 đầu ren trong
- Áp lực max: PN14 - PN50
- Nhiệt độ: 0-80 độ C
- Model: ITAP.092
- Hãng sản xuât: ITAP
- Xuất xứ: ITALY
- Size: DN8~ DN32
Bảng giá
| Size | Đơn giá ( Có VAT) | Đóng gói ( hộp/ thùng) | Trọng lượng (gam) |
| DN8 (1/4") | 118.000 | 130 | |
| DN10 (3/82") | 118.000 | 134 | |
| DN15 (1/2") | 145.000 | 190 | |
| DN20 (3/4") | 209.000 | 314 | |
| DN25 (1") | 309.000 | 441 | |
| DN32 (1.1/4") | 540.000 | 732 |
Hình ảnh
ITAP. 093
Thông số kỹ thuật
- Vật liệu đồng mạ crom
- Loại tay bướm
- Kiểu lắp : ren trong - ren ngoài
- Áp lực max: PN14 - PN50
- Nhiệt độ: 0-80 độ C
- Model: ITAP.093
- Hãng sản xuât: ITAP
- Xuất xứ: ITALY
- Size: DN8~ DN32
Bảng giá
| Size | Đơn giá ( Có VAT) | Đóng gói ( hộp/ thùng) | Trọng lượng (gam) |
| DN8 (1/4") | 110.000 | 15 / 180 | 117 |
| DN10 (3/8") | 121.000 | 15 / 180 | 124 |
| DN15 (1/2") | 150.000 | 12 / 132 | 182 |
| DN20 (3/4") | 203.000 | 8 / 88 | 284 |
| DN25 (1") | 315.000 | 8 / 64 | 425 |
Hình ảnh
ITAP. 116
Thông số kỹ thuật
- Vật liệu đồng mạ crom
- Loại thân lớn - lỗ trung
- Kiểu lắp : 2 đầu ren trong
- Áp lực max: PN14 - PN30
- Nhiệt độ: 0-80 độ C
- Model: ITAP.116
- Hãng sản xuât: ITAP
- Xuất xứ: ITALY
- Size: DN15~ DN100
Bảng giá
| Size | Đơn giá ( Có VAT) | Đóng gói ( hộp/ thùng) | Trọng lượng (gam) |
| DN15 (1/2") | 115.000 | 15 / 120 | 150 |
| DN20 (3/4") | 172.000 | 8 / 72 | 260 |
| DN25 (1") | 255.000 | 8 / 48 | 347 |
| DN32 (1.1/4") | 408.000 | 4 / 28 | 600 |
| DN40 (1.1/2") | 560.000 | 4 / 24 | 834 |
| DN50 (2") | 940.000 | 2 / 10 | 1430 |
| DN65 (2.1/2") | 1.840.000 | 1 / 9 | 2390 |
| DN80 (3") | 3.072.000 | 1 / 5 | 4030 |
| DN100 (4") | 5.300.000 | 1 / 3 | 6430 |
Hình ảnh
ITAP. 118 (tay bướm)
Thông số kỹ thuật
- Vật liệu đồng mạ crom
- Loại tay bướm
- Kiểu lắp : 2 đầu ren trong
- Áp lực max: PN14 - PN50
- Nhiệt độ: 0-80 độ C
- Model: ITAP.118
- Hãng sản xuât: ITAP
- Xuất xứ: ITALY
- Size: DN15~ DN32
Bảng giá
| Size | Đơn giá ( Có VAT) | Đóng gói ( hộp/ thùng) | Trọng lượng (gam) |
| DN15 (1/2") | 130.000 | 162 | |
| DN20 (3/4") | 187.000 | 276 | |
| DN25 (1") | 272.000 | 365 | |
| DN32 ( 1.1/2") | 448.000 | 650 |
4. Hình ảnh thực tế
5. Những ưu điểm vượt trội
1
2
3
4
Kích cỡ đa dạng
Bạn có thể thấy dải sản phẩm van bi itap rất đa dạng từ 1/4" ~ 4" ( DN8 - DN100), phù hợp với nhiều nhu cầu sử dụng của khách.
Đa dạng kiểu kết nối
Hiện nay trên thị trường khó có thể tìm kiếm được dòng van bi có đa dạng kiểu lắp gồm:
- Lắp ren trong ( ren cái 2 đầu)
- Ren trong - ren ngoài
Đa dạng kiểu kết nối
Hiện nay trên thị trường khó có thể tìm kiếm được dòng van bi có đa dạng kiểu lắp gồm:
- Lắp ren trong ( ren cái 2 đầu)
- Ren trong - ren ngoài
Chất lượng đảm bảo
Hiện trên thị trường rất khó để tìm được dòng van bi chất lượng đảm bảo, độ bền sử dụng cao như dòng van bi Itap này. Bởi sản phẩm được sản xuất và nhập khẩu trực tiếp từ Ý.
6. Cấu tạo và mô tả quá trình sản xuất van bi itap
ITAP sản xuất số lượng rất lớn các van bi cho nước và trong nhiều mẫu mã khác nhau với số lượng lớn 1.050.000 chiếc / năm.
6.1 Cấu tạo
Các bạn quan sát hình vẽ dưới đây để thấy rõ được cấu tạo của sản phẩm:
6.2 Quá trình sản xuất van bi itap, quyết định đến chất lượng
- Nguyên liệu sản xuất: Nguyên liệu thô được Itap sử dụng để sản xuất van bi là đồng thau. Quá trình đầu tiên mà các thân và ống đồng thau phải trải qua là rèn nóng.
- Thân van: Các thân và ống được đúc sau đó được kiểm tra và thử nghiệm bởi các phòng thí nghiệm của chúng tôi và được xử lý trong máy phun cát, nơi bề mặt của chúng được làm nhẵn.
- Gia công lỗ và ren: Sau đó, chúng được tải lên các máy chuyển giao mà thông qua các công cụ định hình đặc biệt, thực hiện các lỗ và các ren.
- Các thanh được sản xuất bắt đầu từ một bó các thanh đồng thau đã được hiệu chỉnh được đưa vào một máy với nhiều trạm.
- Chúng sau đó được rửa trong các máy rửa đặc biệt
- Các viên bi được gia công bằng các máy đặc biệt làm lỗ trung tâm, phay bên, gia công thô vật liệu thừa và mài bằng dao kim cương.
6.3 Quy trình lắp ráp tại nhà máy ITAP
Việc lắp ráp các van diễn ra bên trong một máy đơn lẻ thực hiện công việc với nhiều trạm tự động.
- Van bi được dập với nội dung của tiêu chuẩn tham chiếu
- Tay van điều khiển được lắp vào và kiểm tra
- Sau đó viên bi cũng được lắp vào và kiểm tra
- Vòng đệm thứ hai được lắp ráp trước được lấy và một giọt keo được định lượng, sau đó nó được vặn trước vào thân
- Một tua vít, được hiệu chỉnh phù hợp, đóng ống ở mô-men xoắn đã thiết lập
- Các thành phần đi vào băng chuyền để làm khô keo và ngay lập tức được tải lại vào máy chính.
- Test - Thử nghiệm rò rỉ được thực hiện
- Gioăng làm kín - O-ring được lắp ráp, tay cầm được tải lên thanh điều khiển, vít được siết chặt và tay cầm được mở
- Khâu cuối cùng là hoàn thiện sau đó được đóng hộp.
7. Ứng dụng
Bạn có thể sử dụng dòng sản phẩm van bi - ball vavle này vào rất nhiều môi trường trong thực tế như:
- Hệ thống điều hoà không khí, điều hoà trung tâm
- Hệ thống cấp nước sạch, cấp nước dân dụng, nhà dân, công trình dân dụng
- Sử dụng trong các hệ thống đường ống khí nén, không khí, các loại khí không bị ăn mòn
- Sử dụng trong các hệ thống sưởi ấm
- Sử dụng cho hệ thống thuỷ lực
8. Những lưu ý khi lắp đặt van bi ITAP
Những lưu ý trong quá trình lắp đặt van bi nói chung và van bi itap nói riêng cần tuân thủ và chú ý đến:
- Đảm bảo rằng ống được căn chỉnh đúng cách, van lắp thẳng hàng trên đường ống nước, khí.
- Trong quá trình lắp đặt cần lưu ý quá trình đóng mở van của tay gạt, tay bướm. Tránh tình trạng van không khoá được, không mở được do không gian chật hẹp.
- Cần phải vệ sinh đường ống sạch sẽ trước khi lắp đặt van bi, nếu không trong quá trình sử dụng có lẫn tạp chất dẫn đến đóng mở van bị kẹt
- Nếu đúng theo kỹ thuật và nhà sản xuất khuyến cao thì trên đường ống các bạn cần phải lắp đặt lọc rác, lọc cặn chữ Y.
