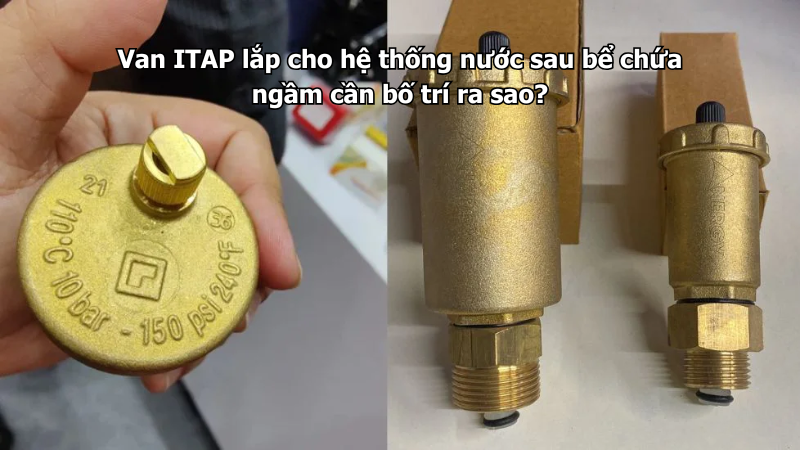

Van ITAP lắp cho hệ thống nước sau bể chứa ngầm cần bố trí ra sao?

Hệ thống nước sau bể chứa ngầm là phần rất quan trọng trong các công trình nhà ở, nhà trọ, văn phòng, nhà xưởng, trung tâm thương mại, trường học hoặc khu dịch vụ. Nước từ bể ngầm thường được bơm lên bồn mái, cấp qua bơm tăng áp hoặc cấp trực tiếp đến các khu sử dụng. Vì vậy, van cần được bố trí đúng để dễ khóa nước, bảo vệ bơm, giữ cặn và kiểm soát áp lực.

Khi sử dụng Van ITAP chính hãng sau bể chứa ngầm, không nên chỉ lắp một van khóa đơn lẻ. Hệ thống nên có van khóa, lọc Y, van một chiều, van tại cụm bơm, van xả, đồng hồ áp suất và van giảm áp nếu áp lực sau bơm quá cao.

Vì sao khu vực sau bể chứa ngầm cần bố trí van cẩn thận?

Bể chứa ngầm là nơi tập trung nước trước khi cấp đến các khu vực sử dụng. Nếu cụm van sau bể bố trí không hợp lý, việc sửa bơm, vệ sinh lọc, khóa nước hoặc xử lý rò rỉ sẽ rất bất tiện.

Một số vấn đề thường gặp gồm:

• Nước sau bể có cặn lắng.
• Máy bơm hút cặn từ đáy bể.
• Không khóa được nước khi sửa bơm.
• Nước chảy ngược khi bơm dừng.
• Lọc Y bị tắc nhưng khó vệ sinh.
• Áp lực sau bơm quá cao hoặc không ổn định.
• Đường ống rung gần cụm bơm.
• Rò rỉ tại mối nối ren.
• Không có van xả để bảo trì.
• Không biết van nào kiểm soát khu vực nào.

Do đó, bố trí van sau bể chứa ngầm cần được xem như một cụm kỹ thuật hoàn chỉnh, không phải chỉ là đoạn ống nối từ bể ra máy bơm.

Cần xác định sơ đồ cấp nước sau bể ngầm

Trước khi chọn Van ITAP, cần xác định nước sau bể ngầm sẽ đi theo sơ đồ nào. Mỗi sơ đồ có cách bố trí van khác nhau.

Các dạng thường gặp gồm:

• Bể ngầm → bơm → bồn mái → cấp xuống thiết bị.
• Bể ngầm → bơm tăng áp → cấp trực tiếp đến hệ thống.
• Bể ngầm → bơm → hệ thống lọc → bồn chứa phụ.
• Bể ngầm → bơm → khu sản xuất hoặc khu dịch vụ.
• Bể ngầm → bơm → nhiều tầng, nhiều khu vực.
• Bể ngầm → bơm dự phòng song song.
• Bể ngầm → cụm bơm biến tần.
• Bể ngầm → hệ thống nước sinh hoạt và nước kỹ thuật riêng.

Nếu chưa rõ sơ đồ vận hành, rất dễ lắp thiếu van khóa, thiếu van một chiều hoặc đặt lọc Y sai vị trí.

Van khóa tại đường ra bể chứa ngầm

Van khóa đầu ra bể chứa là vị trí nên có đầu tiên. Van này giúp cô lập bể khi cần sửa đường ống, tháo bơm hoặc kiểm tra cụm thiết bị phía sau.

Van khóa đường ra bể nên đặt:

• Gần điểm nước ra khỏi bể.
• Trước máy bơm.
• Trước lọc Y nếu có.
• Ở vị trí dễ thao tác.
• Không nằm sâu trong hố khó tiếp cận.
• Có nhãn nhận diện rõ ràng.
• Có đủ không gian dùng cờ lê khi thay van.

Van bi ITAP thường phù hợp với vị trí cần đóng mở nhanh. Với tuyến lớn, ít thao tác hoặc thiết kế yêu cầu, có thể cân nhắc van cửa phù hợp.

Lọc Y ITAP sau bể chứa ngầm có cần thiết không?

Nước trong bể ngầm có thể có cặn lắng, cát nhỏ, mảng bám từ thành bể hoặc tạp chất sau quá trình thi công. Nếu cặn đi vào bơm, van một chiều, van giảm áp hoặc thiết bị phía sau, hệ thống dễ bị lỗi.

Lọc Y ITAP nên cân nhắc khi:

• Bể ngầm lâu ngày có cặn.
• Đường ống mới thi công.
• Nước có cát hoặc mạt nhỏ.
• Phía sau có van giảm áp.
• Phía sau có đồng hồ nước.
• Phía sau có thiết bị vệ sinh tự động.
• Bơm thường xuyên hút cặn.
• Hệ thống có máy lọc nước hoặc thiết bị nhạy cảm.
• Nước cấp cho khu nhiều thiết bị sử dụng.

Tuy nhiên, lọc Y không thay thế việc vệ sinh bể. Nếu bể ngầm quá bẩn, lọc Y sẽ nhanh tắc và làm nước yếu. Cần xử lý cặn từ nguồn trước.

Lọc Y nên đặt trước hay sau bơm?

Đây là điểm cần cân nhắc kỹ. Lọc Y trước bơm giúp hạn chế cặn đi vào bơm, nhưng nếu lọc bị tắc, bơm có thể thiếu nước đầu hút. Lọc Y sau bơm giúp bảo vệ thiết bị phía sau nhưng không bảo vệ được bơm khỏi cặn.

Có thể tham khảo:

Nếu nguồn nước sau bể ngầm có nhiều cặn, giải pháp tốt hơn là vệ sinh bể định kỳ, đặt đầu hút cao hơn đáy bể và dùng bộ lọc thô phù hợp, không phụ thuộc hoàn toàn vào một lọc Y nhỏ.

Bố trí van tại cụm máy bơm

Nếu sau bể chứa ngầm có máy bơm, cụm bơm cần có van khóa trước và sau bơm. Đây là bố trí cơ bản để dễ tháo bơm khi sửa chữa.

Một cụm bơm cơ bản nên có:

1. Van khóa trước bơm.
2. Lọc Y nếu nguồn có cặn và thiết kế cho phép.
3. Máy bơm.
4. Van một chiều sau bơm.
5. Van khóa sau van một chiều.
6. Đồng hồ áp suất.
7. Điểm xả nước bảo trì.
8. Giá đỡ đường ống.
9. Khớp nối mềm nếu cần giảm rung.

Van khóa trước bơm giúp cô lập nước từ bể. Van khóa sau bơm giúp tháo bơm mà không làm nước từ đường ống phía sau chảy ngược về.

Van một chiều ITAP sau bơm

Van một chiều ITAP là thiết bị rất quan trọng sau máy bơm. Van giúp ngăn nước chảy ngược về bơm khi bơm dừng, hỗ trợ giữ áp và hạn chế bơm hoạt động sai chu kỳ.

Van một chiều nên lắp tại:

• Sau đầu đẩy của bơm.
• Đường bơm lên bồn mái.
• Đường sau bơm tăng áp.
• Nhánh có nhiều vùng áp lực.
• Đường có nguy cơ nước hồi ngược.
• Sau cụm lọc hoặc thiết bị xử lý nước nếu thiết kế yêu cầu.

Cần lắp đúng chiều mũi tên trên thân van. Nếu lắp ngược, nước không đi qua được hoặc lưu lượng giảm mạnh. Nếu chọn sai kích thước, van có thể phát tiếng kêu, rung hoặc đóng không kín.

Có cần van giảm áp sau bể chứa ngầm không?

Van giảm áp không phải lúc nào cũng cần sau bể chứa ngầm. Thiết bị này chỉ nên dùng khi áp lực sau bơm hoặc áp lực tại một khu vực cao hơn mức thiết bị phía sau cho phép.

Van giảm áp nên cân nhắc khi:

• Bơm tăng áp tạo áp lực quá mạnh.
• Tầng thấp bị áp lực cao.
• Vòi nước phun quá mạnh.
• Ống mềm cấp nước thường xuyên rò.
• Thiết bị vệ sinh nhanh hỏng.
• Máy lọc nước cần áp lực ổn định.
• Máy giặt, máy rửa hoặc thiết bị tự động yêu cầu áp lực giới hạn.
• Đường ống có tiếng ồn do áp lực cao.

Khi lắp van giảm áp, cần có lọc Y phía trước và đồng hồ áp suất trước, sau van. Không nên dùng van bi mở hé để giảm áp vì cách này không ổn định và làm van nhanh mòn.

Bố trí van xả để bảo trì

Sau bể chứa ngầm và gần cụm bơm nên có điểm xả nước. Van xả giúp xả cặn, xả nước trong đoạn ống khi tháo bơm hoặc vệ sinh lọc.

Van xả nên cân nhắc tại:

• Đoạn thấp sau bể ngầm.
• Trước máy bơm.
• Sau máy bơm.
• Sau lọc Y.
• Đường ống cần xả khi bảo trì.
• Đoạn ống có nguy cơ đọng cặn.
• Cụm bơm đặt thấp hơn tuyến ống chính.

Van xả không cần quá lớn nếu chỉ phục vụ bảo trì, nhưng phải đặt ở vị trí an toàn, có đường thoát nước phù hợp và tránh gây ngập phòng bơm.

Bố trí van cho bơm dự phòng

Nhiều công trình có hai bơm, một bơm hoạt động và một bơm dự phòng. Khi đó, mỗi bơm cần có bộ van riêng để có thể tháo sửa từng bơm mà hệ thống vẫn vận hành.

Mỗi bơm nên có:

• Van khóa đường hút.
• Van khóa đường đẩy.
• Van một chiều sau bơm.
• Đồng hồ áp suất nếu cần.
• Nhãn tên bơm.
• Vị trí xả nước bảo trì.
• Không gian tháo bơm.
• Sơ đồ van rõ ràng.

Không nên để hai bơm dùng chung van khóa quá gần khiến khi một bơm hỏng phải dừng cả cụm. Bố trí van độc lập giúp vận hành linh hoạt hơn.

Kiểm tra áp lực sau bơm

Sau bể chứa ngầm, áp lực thường được tạo bởi máy bơm. Vì vậy, cần kiểm tra áp lực sau bơm trước khi chọn van và phụ kiện.

Cần xác định:

• Áp lực đầu ra của bơm.
• Áp lực lớn nhất khi bơm đóng.
• Áp lực tại tầng thấp.
• Áp lực tại điểm xa nhất.
• Áp lực khi nhiều điểm dùng nước.
• Áp lực yêu cầu của thiết bị phía sau.
• Cấp áp lực của van.
• Cấp áp lực của đường ống.
• Nguy cơ búa nước.
• Có cần van giảm áp hay không.

Nếu áp lực sau bơm quá cao, thiết bị phía sau dễ hỏng. Nếu áp lực quá thấp, cần kiểm tra bơm, đường hút, cặn lọc và kích thước đường ống.

Kiểm tra lưu lượng cấp nước

Van sau bể chứa ngầm phải đủ lưu lượng cho toàn hệ thống phía sau. Nếu chọn van quá nhỏ, nước sẽ yếu khi nhiều điểm dùng cùng lúc.

Cần kiểm tra:

• Số lượng điểm dùng nước.
• Lưu lượng lớn nhất.
• Lưu lượng giờ cao điểm.
• Lưu lượng bơm.
• Kích thước đường hút.
• Kích thước đường đẩy.
• Kích thước tuyến chính.
• Tổn thất qua van bi.
• Tổn thất qua van một chiều.
• Tổn thất qua lọc Y.
• Tổn thất qua van giảm áp.
• Khả năng mở rộng hệ thống sau này.

Không nên thu nhỏ đường ống ngay sau bể hoặc ngay gần bơm nếu không có lý do kỹ thuật. Đoạn này ảnh hưởng lớn đến lưu lượng toàn hệ thống.

Chú ý cặn lắng trong bể chứa ngầm

Bể chứa ngầm dễ tích tụ cặn theo thời gian. Nếu đầu hút đặt quá sát đáy bể, cặn có thể bị hút vào hệ thống, gây tắc lọc, kẹt van và ảnh hưởng bơm.

Cần lưu ý:

• Vệ sinh bể định kỳ.
• Không đặt đầu hút sát đáy bể.
• Có lưới chắn rác hoặc giải pháp lọc thô nếu cần.
• Xả cặn sau khi vệ sinh bể.
• Kiểm tra nước có cát, bùn hoặc mảng bám không.
• Theo dõi lọc Y có nhanh tắc không.
• Không để bể hở làm rác rơi vào.
• Kiểm tra nắp bể và khả năng chống nước bẩn xâm nhập.

Nếu lọc Y nhanh tắc liên tục, nguyên nhân thường không nằm ở lọc mà nằm ở chất lượng nước trong bể hoặc vị trí hút nước.

Chú ý đường hút của bơm

Đường hút bơm là đoạn rất nhạy. Nếu bố trí van, lọc hoặc đường ống không phù hợp, bơm có thể thiếu nước, chạy ồn, rung hoặc nhanh hỏng.

Đường hút cần bảo đảm:

• Đường ống đủ kích thước.
• Ít co cút nhất có thể.
• Không bị rò khí.
• Van khóa mở hoàn toàn khi vận hành.
• Lọc Y nếu có phải đủ lưu lượng.
• Không để cặn làm nghẹt đầu hút.
• Bơm không đặt quá xa bể nếu không cần thiết.
• Có giá đỡ đường ống.
• Không để bơm chịu lực từ đường ống.
• Có thể xả khí khi cần.

Không nên lắp quá nhiều phụ kiện nhỏ trên đường hút bơm. Mọi tổn thất ở đầu hút đều có thể làm bơm hoạt động kém.

Chú ý rung động gần cụm bơm

Cụm bơm sau bể ngầm thường gây rung nhẹ khi chạy. Nếu đường ống và van không được cố định tốt, mối nối ren có thể rò sau một thời gian.

Cần kiểm tra:

• Bơm đặt trên nền chắc chắn.
• Đường ống có giá đỡ.
• Van không chịu trọng lượng đường ống.
• Cụm van không bị treo trên bơm.
• Có khớp nối mềm nếu cần.
• Đường ống không bị lệch tâm.
• Mối nối ren không bị kéo căng.
• Van không bị va chạm khi bơm rung.

Nếu mối nối gần bơm rò lặp lại, không nên chỉ siết thêm. Cần xử lý rung, lệch đường ống và giá đỡ.

Bố trí van chia nhánh sau bơm

Sau bơm, nước có thể được chia đến nhiều khu vực. Mỗi khu vực nên có van khóa riêng để dễ bảo trì.

Nên chia van cho:

• Tuyến cấp lên bồn mái.
• Tuyến cấp trực tiếp vào nhà.
• Tuyến cấp khu vệ sinh.
• Tuyến cấp khu nhà ăn.
• Tuyến cấp khu giặt.
• Tuyến cấp khu văn phòng.
• Tuyến cấp xưởng sản xuất.
• Tuyến cấp thiết bị lọc nước.
• Tuyến cấp nước nóng.
• Tuyến tưới cây hoặc vệ sinh sân.

Cách chia này giúp khi một khu vực bị rò, chỉ cần khóa nhánh đó. Không nên để toàn bộ hệ thống phụ thuộc vào một van sau bơm duy nhất.

Vị trí lắp van cần dễ thao tác

Khu vực sau bể ngầm và cụm bơm thường nằm trong phòng kỹ thuật, tầng hầm hoặc hố van. Nếu van đặt quá sâu, quá thấp hoặc bị che khuất, việc bảo trì sẽ rất khó.

Vị trí lắp nên bảo đảm:

• Dễ đóng mở khi cần.
• Có đủ khoảng dùng cờ lê.
• Có đủ ánh sáng kiểm tra.
• Không bị ngập nước.
• Không bị bùn, cặn phủ kín.
• Có thể tháo lọc Y.
• Có thể tháo bơm.
• Không nằm dưới đường nước rò.
• Có nhãn nhận diện.
• Có lối thoát nước khi xả bảo trì.

Van trong hố kỹ thuật cần tránh tình trạng ngâm nước lâu ngày. Nếu hố van thường xuyên ngập, cần xử lý thoát nước trước.

Lắp đặt Van ITAP đúng kỹ thuật

Van ITAP kết nối ren cần được lắp đúng để tránh rò rỉ, nứt thân hoặc làm giảm lưu lượng. Khu vực sau bể ngầm thường có bơm và rung động, nên kỹ thuật lắp càng cần cẩn thận.

Khi lắp cần:

1. Làm sạch đường ống trước khi lắp.
2. Xả cặn từ bể và đường ống.
3. Kiểm tra kích thước ren.
4. Quấn băng tan đúng chiều.
5. Không để băng tan thừa lọt vào dòng nước.
6. Vặn bằng tay trước để tránh chéo ren.
7. Dùng cờ lê đúng vị trí trên thân van.
8. Không dùng tay gạt để xoay thân van.
9. Không siết quá mạnh làm nứt thân.
10. Căn chỉnh hai đầu ống thẳng hàng.
11. Lắp đúng chiều với van một chiều, lọc Y và van giảm áp.
12. Chừa không gian vệ sinh lọc Y.
13. Bố trí giá đỡ đường ống.
14. Thử kín khi bơm chưa chạy và khi bơm hoạt động.

Sau khi lắp, nên theo dõi vài ngày đầu để phát hiện rò nhỏ, rung hoặc tiếng kêu bất thường.

Đánh dấu và quản lý van sau bể ngầm

Khu vực sau bể ngầm có nhiều van quan trọng. Nếu không đánh dấu, khi cần sửa chữa rất dễ khóa nhầm hoặc mất thời gian tìm van.

Nên quản lý bằng:

• Mã số van.
• Tên chức năng van.
• Khu vực van kiểm soát.
• Loại van.
• Kích thước van.
• Trạng thái bình thường.
• Hướng dòng chảy.
• Ngày lắp đặt.
• Lịch bảo trì.
• Ghi chú thiết bị liên quan.

Ví dụ: “PUMP-IN-01” cho van trước bơm, “PUMP-OUT-01” cho van sau bơm, “CV-PUMP-01” cho van một chiều sau bơm. Cách đánh mã đơn giản giúp kỹ thuật viên thao tác nhanh hơn.

Bảo trì định kỳ cụm van sau bể chứa ngầm

Cụm van sau bể chứa ngầm nên được kiểm tra định kỳ vì đây là khu vực dễ bị cặn, rung và rò rỉ.

Công việc bảo trì gồm:

• Kiểm tra van khóa trước bơm.
• Kiểm tra van khóa sau bơm.
• Vệ sinh lọc Y.
• Kiểm tra van một chiều.
• Theo dõi áp lực sau bơm.
• Kiểm tra van giảm áp nếu có.
• Kiểm tra đồng hồ áp suất.
• Kiểm tra rò rỉ tại mối ren.
• Quan sát đường ống có rung không.
• Xả cặn tại điểm xả.
• Kiểm tra hố van có ngập không.
• Cập nhật tình trạng van vào hồ sơ.

Nếu van một chiều phát tiếng kêu, lọc Y nhanh tắc hoặc bơm chạy bất thường, cần kiểm tra ngay cụm sau bể thay vì chỉ xử lý từng thiết bị phía sau.

Gợi ý bố trí Van ITAP theo từng vị trí

Bảng trên chỉ mang tính định hướng. Model cụ thể cần được chọn theo áp lực, lưu lượng, kích thước đường ống, chất lượng nước và sơ đồ vận hành thực tế.

Những sai lầm cần tránh

Một số lỗi thường gặp khi bố trí Van ITAP sau bể chứa ngầm gồm:

• Không có van khóa trước bơm.
• Không có van khóa sau bơm.
• Không lắp van một chiều sau bơm.
• Lắp van một chiều ngược hướng.
• Lắp lọc Y nhưng không chừa chỗ vệ sinh.
• Đặt lọc Y quá nhỏ làm bơm thiếu nước.
• Không vệ sinh bể ngầm định kỳ.
• Đầu hút đặt quá sát đáy bể.
• Không có điểm xả nước bảo trì.
• Không có đồng hồ áp suất sau bơm.
• Không chia van theo từng khu vực.
• Để cụm van trong hố thường xuyên ngập nước.
• Không xử lý rung động gần bơm.
• Không đánh dấu van quan trọng.

Kết luận

Van ITAP lắp cho hệ thống nước sau bể chứa ngầm cần được bố trí theo cụm để bảo vệ bơm, giữ cặn, chống chảy ngược và dễ bảo trì. Tối thiểu nên có van khóa trước bơm, van một chiều sau bơm, van khóa sau bơm và điểm xả bảo trì. Nếu nước có cặn, nên cân nhắc lọc Y; nếu áp lực sau bơm quá cao, cần xem xét van giảm áp.

Đối với vị trí sau máy bơm cần chống nước hồi ngược về bể hoặc về bơm, có thể tham khảo Van một chiều ITAP. Trước khi chọn model, cần xác định sơ đồ cấp nước, lưu lượng bơm, áp lực sau bơm, mức độ cặn trong bể và không gian bảo trì thực tế.

Câu hỏi thường gặp
