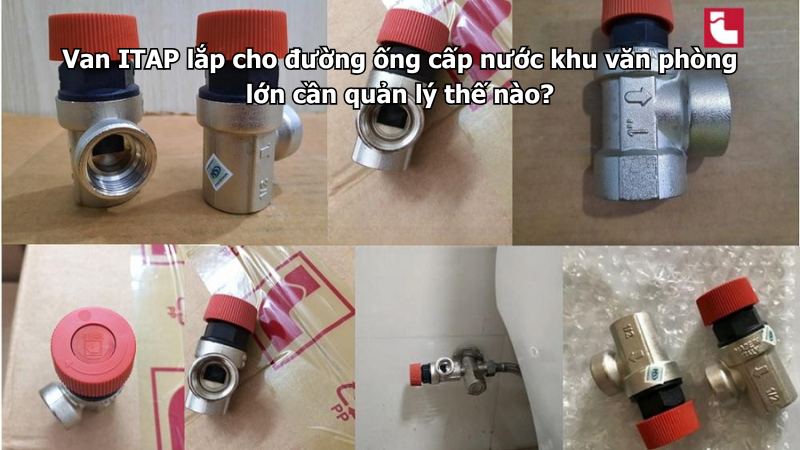

Van ITAP lắp cho đường ống cấp nước khu văn phòng lớn cần quản lý thế nào?

Khu văn phòng lớn thường có nhiều tầng, nhiều khu vệ sinh, pantry, phòng kỹ thuật, khu thuê riêng và các thiết bị sử dụng nước khác nhau. Nếu Van ITAP không được quản lý rõ ràng, khi xảy ra rò rỉ hoặc cần sửa chữa, nhân viên kỹ thuật có thể mất nhiều thời gian tìm van, khóa nhầm khu vực hoặc phải dừng nước diện rộng.

Khi sử dụng Van ITAP chính hãng trong hệ thống cấp nước văn phòng lớn, việc quản lý không chỉ dừng ở khâu chọn đúng van. Công trình cần có sơ đồ van, mã nhận diện, lịch kiểm tra và quy trình đóng mở rõ ràng để hệ thống vận hành ổn định lâu dài.

Vì sao khu văn phòng lớn cần quản lý van chặt chẽ?

Khác với nhà ở nhỏ, khu văn phòng lớn có số lượng điểm dùng nước nhiều và phân bố rộng. Một tuyến ống có thể cấp cho nhiều phòng vệ sinh, khu pantry, khu thuê hoặc thiết bị phụ trợ.

Nếu không quản lý van tốt, hệ thống dễ gặp các vấn đề:

• Không xác định được van nào kiểm soát khu vực nào.
• Khóa nhầm nước của nhiều tầng hoặc nhiều phòng.
• Mất nhiều thời gian xử lý khi có rò rỉ.
• Không cô lập được khu vực cần sửa.
• Van lâu ngày không thao tác bị kẹt.
• Không phát hiện lọc Y bị tắc.
• Áp lực từng khu vực không được theo dõi.
• Hồ sơ bảo trì không rõ ràng.
• Khó bàn giao cho đơn vị quản lý mới.
• Khó mở rộng hoặc cải tạo hệ thống.

Quản lý van tốt giúp giảm thời gian xử lý sự cố, bảo vệ tài sản trong văn phòng và hạn chế ảnh hưởng đến hoạt động của người thuê.

Phân loại Van ITAP theo chức năng quản lý

Trước khi lập sơ đồ quản lý, cần phân loại từng van theo chức năng. Mỗi loại Van ITAP có nhiệm vụ khác nhau và cần được ghi nhận đúng trên bản vẽ.

Các nhóm thường gặp gồm:

Khi quản lý, không nên ghi chung là “van nước”. Cần ghi rõ loại van, vị trí, kích thước và khu vực van kiểm soát.

Chia van theo từng cấp của hệ thống

Hệ thống cấp nước văn phòng lớn nên được quản lý theo từng cấp. Cách này giúp nhân viên kỹ thuật dễ xác định van cần thao tác khi có sự cố.

Có thể chia thành:

• Van tổng đầu vào tòa nhà.
• Van tại bể chứa nước.
• Van tại cụm máy bơm.
• Van trên tuyến ống chính.
• Van phân tầng.
• Van cho từng khu vệ sinh.
• Van cho từng khu pantry.
• Van cho từng khu thuê.
• Van trước thiết bị sử dụng nước.
• Van tại cụm đồng hồ nước.
• Van tại khu kỹ thuật phụ trợ.

Mỗi cấp van cần có mã riêng và thể hiện rõ trên sơ đồ. Khi một khu vực bị rò, nhân viên kỹ thuật có thể lần theo cấp van để khóa đúng phạm vi nhỏ nhất.

Quản lý van tổng đầu vào

Van tổng đầu vào là vị trí kiểm soát toàn bộ nguồn nước vào khu văn phòng hoặc tòa nhà. Đây là van quan trọng nhất và phải luôn dễ tiếp cận.

Cần quản lý các thông tin:

• Vị trí chính xác của van tổng.
• Loại van và kích thước.
• Trạng thái vận hành bình thường.
• Khu vực van kiểm soát.
• Người được phép thao tác.
• Quy trình khóa nước khẩn cấp.
• Số điện thoại bộ phận kỹ thuật.
• Lịch kiểm tra định kỳ.
• Tình trạng rò rỉ hoặc oxy hóa.

Van tổng không nên bị che khuất bởi hàng hóa, tủ kỹ thuật hoặc thiết bị khác. Vị trí này cần có nhãn rõ ràng để khi có sự cố lớn, người phụ trách có thể xử lý nhanh.

Quản lý van tại bể chứa nước

Bể chứa nước sạch có nhiều đường ống liên quan như nước vào, nước ra, xả đáy, đường cấp cho bơm và đường nối giữa các ngăn bể. Nếu không quản lý rõ, việc vệ sinh bể hoặc sửa đường ống sẽ rất khó khăn.

Cần đánh dấu:

• Van đường nước vào bể.
• Van đường nước ra bể.
• Van xả đáy.
• Van của từng ngăn bể.
• Van cấp cho cụm bơm.
• Van lấy mẫu nước nếu có.
• Van đường tràn hoặc đường kỹ thuật liên quan.

Với bể nhiều ngăn, nên bảo đảm có thể cô lập từng ngăn riêng. Điều này giúp vệ sinh một phần bể mà không phải dừng toàn bộ hệ thống cấp nước.

Quản lý van tại cụm máy bơm

Cụm máy bơm là khu vực có nhiều van và thiết bị đi kèm. Mỗi máy bơm nên có van riêng để dễ bảo trì và không ảnh hưởng đến bơm dự phòng.

Tại mỗi bơm cần ghi rõ:

• Van khóa đường hút.
• Van một chiều đường đẩy.
• Van khóa sau van một chiều.
• Đồng hồ áp suất.
• Khớp nối mềm nếu có.
• Van xả nước bảo trì.
• Tên bơm tương ứng.
• Trạng thái vận hành bình thường.

Van một chiều sau bơm cần được kiểm tra định kỳ vì nếu đóng không kín, nước có thể chảy ngược qua bơm dừng. Điều này làm giảm hiệu quả vận hành và có thể gây tiếng ồn hoặc rung động.

Quản lý van phân tầng

Với văn phòng lớn nhiều tầng, mỗi tầng nên có van khóa riêng. Van phân tầng giúp cô lập một tầng khi cần sửa khu vệ sinh, pantry hoặc đường ống nhánh.

Cần quản lý:

• Mã van từng tầng.
• Vị trí hộp kỹ thuật.
• Khu vực tầng do van kiểm soát.
• Có van riêng cho nước nóng hay không.
• Có van giảm áp tại tầng không.
• Có đồng hồ áp suất không.
• Trạng thái van bình thường.
• Lịch đóng mở thử.

Ví dụ, van cấp nước tầng 8 nên có mã rõ ràng như “CW-F08-01”. Khi xảy ra rò rỉ tại tầng 8, kỹ thuật viên không phải tìm theo cảm tính hoặc khóa nhầm tầng khác.

Quản lý van khu vệ sinh

Khu vệ sinh văn phòng có nhiều thiết bị như lavabo, bồn cầu, bồn tiểu, vòi xịt, thiết bị cảm ứng và bình nước nóng nếu có. Đây là khu vực dễ phát sinh rò rỉ do sử dụng liên tục.

Nên có van cho:

• Đầu vào khu vệ sinh.
• Cụm lavabo.
• Cụm bồn cầu.
• Cụm bồn tiểu.
• Thiết bị xả tự động.
• Bình nước nóng.
• Nhánh nước vệ sinh sàn.
• Nhánh cấp cho thiết bị phụ trợ.

Van khu vệ sinh nên đặt trong hộp kỹ thuật có khóa, tránh để người sử dụng tự ý đóng mở. Đồng thời, cần có nhãn để nhân viên kỹ thuật nhận biết nhanh khi cần sửa thiết bị.

Quản lý van khu pantry

Pantry là khu vực sử dụng nước cho chậu rửa, máy lọc nước, máy pha cà phê, máy rửa ly hoặc thiết bị đun nước. Một rò rỉ nhỏ tại pantry có thể gây thấm sàn, ảnh hưởng nội thất và thiết bị điện.

Cần bố trí và quản lý:

• Van khóa đầu vào pantry.
• Van trước chậu rửa.
• Van trước máy lọc nước.
• Van trước máy pha cà phê nếu có.
• Van trước thiết bị đun nước.
• Lọc Y trước thiết bị nhạy cảm nếu cần.
• Van một chiều nếu có nguy cơ hồi lưu.
• Điểm xả nước khi bảo trì.

Những van này nên dễ thao tác nhưng không nên lộ ở vị trí gây mất thẩm mỹ. Vị trí dưới chậu rửa hoặc trong tủ kỹ thuật cần có khoảng trống đủ để đóng mở và kiểm tra rò rỉ.

Quản lý van cho từng khu thuê

Trong văn phòng cho thuê, mỗi khách thuê có thể cải tạo nội thất và bố trí thêm pantry hoặc thiết bị dùng nước. Vì vậy, van cấp nước cho từng khu thuê cần được quản lý riêng.

Cần ghi nhận:

• Mã khu thuê.
• Van cấp nước riêng.
• Đồng hồ nước phụ nếu có.
• Vị trí van trong mặt bằng.
• Bản vẽ sau cải tạo.
• Trạng thái bàn giao.
• Thiết bị sử dụng nước trong khu thuê.
• Người phụ trách liên hệ khi cần khóa nước.

Khi khách thuê thay đổi mặt bằng, sơ đồ van phải được cập nhật. Nếu không, sau vài lần cải tạo, hệ thống sẽ khó kiểm soát và dễ xảy ra nhầm lẫn khi sửa chữa.

Quản lý van giảm áp theo từng vùng

Văn phòng lớn trong tòa nhà cao tầng có thể cần kiểm soát áp lực theo từng tầng hoặc từng cụm tầng. Van giảm áp giúp bảo vệ thiết bị phía sau khỏi áp lực quá cao.

Cụm van giảm áp nên có:

• Van khóa phía trước.
• Lọc Y.
• Đồng hồ áp suất đầu vào.
• Van giảm áp.
• Đồng hồ áp suất đầu ra.
• Van khóa phía sau.
• Nhãn ghi áp lực cài đặt.
• Lịch kiểm tra định kỳ.

Không nên chỉ lắp van giảm áp mà không có đồng hồ áp suất. Nếu không có đồng hồ, nhân viên kỹ thuật khó biết van đang hoạt động đúng hay sai.

Quản lý lọc Y trong hệ thống

Lọc Y ITAP có nhiệm vụ giữ cặn rắn trước thiết bị, van giảm áp hoặc đồng hồ nước. Tuy nhiên, nếu không được vệ sinh, lọc Y có thể gây giảm lưu lượng và tụt áp.

Cần quản lý:

• Vị trí từng lọc Y.
• Thiết bị được lọc Y bảo vệ.
• Kích thước lọc.
• Hướng dòng chảy.
• Lịch vệ sinh lưới lọc.
• Tình trạng cặn sau mỗi lần vệ sinh.
• Chênh áp trước và sau lọc nếu có đồng hồ.
• Không gian tháo lưới lọc.

Lọc Y nên được đưa vào danh sách bảo trì định kỳ. Không nên chỉ kiểm tra khi người dùng phản ánh nước yếu.

Đánh mã từng van

Đánh mã van là bước quan trọng nhất trong quản lý hệ thống lớn. Mã van giúp nhận diện nhanh vị trí, chức năng và khu vực kiểm soát.

Một mã van đơn giản có thể gồm:

• Loại hệ thống.
• Tầng hoặc khu vực.
• Chức năng van.
• Số thứ tự.

Ví dụ:

• CW-F01-MAIN: Van nước sạch chính tầng 1.
• CW-F05-WC01: Van cấp khu vệ sinh số 1 tầng 5.
• CW-B1-PUMP02: Van liên quan bơm số 2 tầng hầm 1.
• CW-F10-PANTRY: Van cấp pantry tầng 10.
• CW-PRV-F03: Cụm van giảm áp tầng 3.

Cách đặt mã cần thống nhất toàn bộ công trình. Không nên mỗi đội kỹ thuật đặt một kiểu khác nhau.

Lập sơ đồ van thực tế

Sơ đồ van phải phản ánh đúng hệ thống thực tế, không chỉ là bản vẽ thiết kế ban đầu. Sau khi thi công, cải tạo hoặc thay đổi mặt bằng, sơ đồ cần được cập nhật.

Sơ đồ nên thể hiện:

• Vị trí van.
• Mã van.
• Loại van.
• Kích thước van.
• Hướng dòng chảy.
• Khu vực van kiểm soát.
• Van nào là van tổng.
• Van nào là van tầng.
• Van nào dùng cho thiết bị.
• Van nào thường đóng hoặc thường mở.
• Vị trí đồng hồ nước.
• Vị trí van giảm áp và lọc Y.

Nên lưu sơ đồ cả bản giấy trong phòng kỹ thuật và bản mềm để tra cứu nhanh. Với công trình lớn, có thể gắn mã QR tại tủ kỹ thuật để mở sơ đồ khu vực.

Gắn nhãn trực tiếp tại vị trí van

Sơ đồ chỉ hữu ích khi van ngoài thực tế cũng có nhãn rõ ràng. Nhãn cần bền, dễ đọc và không bị bong khi môi trường ẩm.

Nhãn nên có:

• Mã van.
• Tên khu vực kiểm soát.
• Trạng thái bình thường.
• Hướng đóng mở nếu cần.
• Cảnh báo không tự ý thao tác.
• Số điện thoại kỹ thuật nếu khu vực quan trọng.

Ví dụ: “CW-F07-WC01 – Cấp nước khu vệ sinh tầng 7 – Bình thường mở”. Khi có nhãn rõ, kỹ thuật viên mới hoặc đơn vị bảo trì bên ngoài cũng dễ thao tác đúng hơn.

Quy định trạng thái bình thường của van

Không phải van nào cũng luôn mở. Một số van bypass, van xả hoặc van dự phòng có thể ở trạng thái đóng trong vận hành bình thường. Vì vậy, cần ghi rõ trạng thái chuẩn của từng van.

Cần phân loại:

• Van thường mở.
• Van thường đóng.
• Van chỉ mở khi bảo trì.
• Van chỉ kỹ thuật trưởng được phép thao tác.
• Van khẩn cấp.
• Van dự phòng.
• Van đã ngừng sử dụng.

Nếu không ghi trạng thái bình thường, sau khi bảo trì có thể quên mở lại van chính hoặc quên đóng van bypass. Điều này làm hệ thống hoạt động sai mà khó phát hiện ngay.

Lập quy trình đóng mở van

Khu văn phòng lớn cần có quy trình thao tác cho các van quan trọng. Không nên để nhân viên tự đóng mở theo kinh nghiệm nếu van ảnh hưởng đến nhiều khu vực.

Quy trình nên nêu rõ:

• Ai được phép thao tác.
• Trường hợp nào được đóng van.
• Cần thông báo cho ai trước khi đóng.
• Khu vực nào sẽ mất nước.
• Thời gian dự kiến khóa nước.
• Cách xả áp nếu cần.
• Cách mở lại van.
• Kiểm tra gì sau khi mở.
• Ghi chép vào sổ vận hành.
• Cách xử lý nếu van bị kẹt.

Với van tổng, van bơm và van tầng chính, nên có quy trình riêng. Thao tác sai có thể làm mất nước nhiều tầng hoặc gây búa nước.

Kiểm tra van lâu ngày không thao tác

Một số van trong văn phòng lớn chỉ dùng khi bảo trì hoặc sự cố. Nếu để lâu không đóng mở, van có thể bị kẹt, cứng tay hoặc đóng không kín.

Cần kiểm tra định kỳ:

• Tay gạt hoặc tay quay có hoạt động không.
• Van có đóng mở đủ hành trình không.
• Có rò tại trục không.
• Có rò tại mối nối không.
• Van có bị oxy hóa không.
• Có vật cản xung quanh không.
• Nhãn van còn rõ không.
• Trạng thái sau kiểm tra đã trả về đúng chưa.

Không nên dùng lực mạnh với van bị kẹt. Cần kiểm tra áp lực, làm sạch khu vực van và thao tác từ từ để tránh gãy tay hoặc hỏng trục.

Theo dõi rò rỉ tại mối nối

Rò rỉ nhỏ trong văn phòng lớn có thể gây thấm trần, hỏng sàn, hỏng nội thất hoặc ảnh hưởng thiết bị điện. Vì vậy, các mối nối quanh van cần được kiểm tra thường xuyên.

Dấu hiệu cần chú ý:

• Có vệt nước dưới van.
• Mối nối luôn ẩm.
• Có cặn trắng hoặc mảng xanh.
• Lớp bảo ôn bị ướt.
• Tường hoặc trần có vết ố.
• Áp lực giảm bất thường.
• Đồng hồ nước quay dù không sử dụng.
• Sàn kỹ thuật có nước đọng.

Khi phát hiện rò, cần xử lý từ nguyên nhân tại mối nối hoặc van. Không nên chỉ lau khô hoặc bọc tạm bên ngoài.

Kiểm tra áp lực từng khu vực

Khu văn phòng lớn có thể gặp tình trạng tầng thấp áp lực quá cao, tầng cao nước yếu hoặc pantry thiếu nước vào giờ cao điểm. Cần theo dõi áp lực theo khu vực để phát hiện sớm.

Nên kiểm tra:

• Áp lực sau bơm.
• Áp lực tại từng cụm tầng.
• Áp lực sau van giảm áp.
• Áp lực khu vệ sinh.
• Áp lực khu pantry.
• Áp lực tại điểm xa nhất.
• Áp lực khi nhiều người dùng nước.
• Áp lực khi hệ thống ít tải.

Nếu áp lực thay đổi bất thường, cần kiểm tra lọc Y, van giảm áp, bơm, bình tích áp và đường ống nhánh. Không nên tự ý tăng áp bơm khi chưa xác định nguyên nhân.

Quản lý bảo trì theo lịch

Van ITAP trong khu văn phòng lớn nên được đưa vào kế hoạch bảo trì định kỳ. Lịch bảo trì cần rõ ràng để không bỏ sót các van ít sử dụng.

Nội dung bảo trì gồm:

• Đóng mở thử van khóa.
• Vệ sinh lọc Y.
• Kiểm tra van một chiều.
• Theo dõi van giảm áp.
• Kiểm tra đồng hồ áp suất.
• Kiểm tra rò rỉ tại mối ren.
• Kiểm tra tay gạt và tay quay.
• Làm sạch khu vực quanh van.
• Kiểm tra hố van có ngập không.
• Cập nhật nhãn van nếu mờ.
• Đối chiếu sơ đồ với thực tế.
• Ghi nhận van cần thay thế.

Van quan trọng như van tổng, van bơm, van tầng và van khu thuê lớn nên được ưu tiên kiểm tra thường xuyên hơn.

Hồ sơ quản lý Van ITAP nên có gì?

Một hồ sơ quản lý tốt giúp đơn vị vận hành dễ bàn giao, kiểm tra và truy xuất khi có sự cố. Hồ sơ không cần quá phức tạp nhưng phải đầy đủ thông tin cần dùng.

Nên có:

• Danh sách toàn bộ van.
• Mã số từng van.
• Loại van.
• Kích thước van.
• Model nếu có.
• Vị trí lắp đặt.
• Khu vực kiểm soát.
• Trạng thái bình thường.
• Ngày lắp đặt.
• Ngày kiểm tra gần nhất.
• Tình trạng hiện tại.
• Ghi chú sửa chữa hoặc thay thế.
• Hình ảnh vị trí thực tế.

Có thể quản lý bằng bảng Excel, phần mềm bảo trì hoặc hệ thống quản lý tòa nhà. Quan trọng là dữ liệu phải được cập nhật sau mỗi lần thay đổi.

Quản lý khi cải tạo văn phòng

Khu văn phòng lớn thường xuyên thay đổi mặt bằng, chia lại phòng, thêm pantry hoặc thay đổi khách thuê. Mỗi lần cải tạo đều có thể ảnh hưởng đến hệ thống cấp nước.

Trước khi cải tạo cần:

• Kiểm tra bản vẽ cấp nước hiện trạng.
• Xác định van cấp cho khu vực cải tạo.
• Khóa đúng van trước khi thi công.
• Không tự ý đấu nối vào tuyến chính.
• Lắp van khóa cho nhánh mới.
• Cập nhật mã van mới.
• Cập nhật sơ đồ sau thi công.
• Kiểm tra rò rỉ trước khi bàn giao.
• Ghi nhận thiết bị dùng nước mới.

Sau cải tạo, nếu không cập nhật hồ sơ, hệ thống sẽ khó quản lý hơn theo thời gian.

Lưu ý khi thay thế Van ITAP

Khi thay Van ITAP cũ bằng van mới, cần chọn đúng loại và đúng thông số. Không nên chỉ chọn van cùng kích thước ren mà bỏ qua chức năng và điều kiện vận hành.

Cần đối chiếu:

• Loại van cũ.
• Chức năng van.
• Kích thước ren.
• Áp lực làm việc.
• Nhiệt độ nước.
• Vật liệu thân van.
• Vật liệu gioăng.
• Hướng dòng chảy nếu có.
• Không gian thao tác.
• Khu vực van kiểm soát.

Sau khi thay van, cần cập nhật hồ sơ và hình ảnh thực tế. Nếu thay đổi loại van hoặc vị trí, sơ đồ quản lý cũng phải chỉnh lại.

Những sai lầm cần tránh

Một số lỗi quản lý van trong khu văn phòng lớn rất phổ biến nhưng có thể gây hậu quả lớn khi xảy ra sự cố.

Cần tránh:

• Không đánh mã van.
• Không có sơ đồ van thực tế.
• Chỉ lưu bản vẽ thiết kế ban đầu.
• Không ghi trạng thái thường mở hoặc thường đóng.
• Không biết van nào kiểm soát khu vực nào.
• Để van bị che bởi nội thất hoặc hàng hóa.
• Không kiểm tra van lâu ngày không dùng.
• Không vệ sinh lọc Y.
• Không theo dõi áp lực sau van giảm áp.
• Không cập nhật hồ sơ sau cải tạo.
• Không hướng dẫn nhân viên mới.
• Khóa van tổng khi chỉ cần sửa một nhánh nhỏ.
• Mở bypass nhưng quên đóng lại.
• Tiếp tục dùng van đã rò hoặc kẹt.

Kết luận

Van ITAP lắp cho đường ống cấp nước khu văn phòng lớn cần được quản lý bằng hệ thống mã van, sơ đồ thực tế, nhãn nhận diện và lịch bảo trì định kỳ. Việc quản lý tốt giúp khóa đúng khu vực khi có sự cố, giảm thời gian sửa chữa và hạn chế ảnh hưởng đến hoạt động của tòa nhà.

Đối với các vị trí cần chia nhánh, khóa nước nhanh cho khu vệ sinh, pantry hoặc từng khu thuê, có thể tham khảo nhóm Van bi ITAP. Với các khu cần ổn định áp lực, cần bố trí thêm van giảm áp, lọc Y và đồng hồ áp suất để dễ theo dõi trong quá trình vận hành.

Câu hỏi thường gặp
