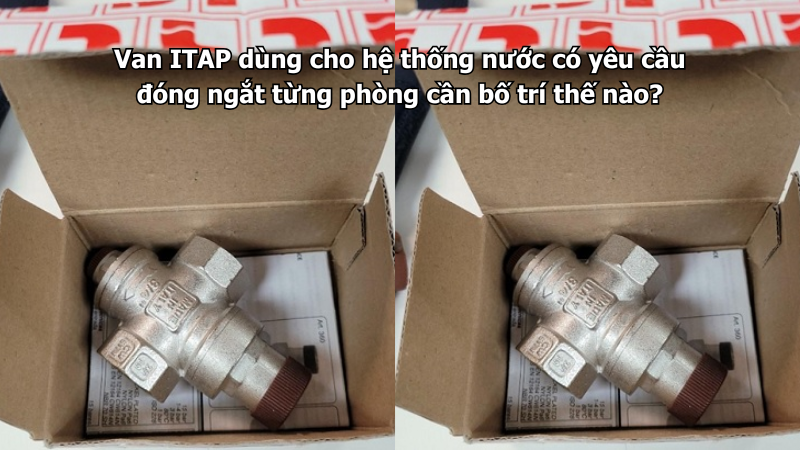

Van ITAP dùng cho hệ thống nước có yêu cầu đóng ngắt từng phòng cần bố trí thế nào?

Hệ thống nước có yêu cầu đóng ngắt từng phòng thường gặp trong nhà trọ, khách sạn nhỏ, văn phòng chia phòng, trường học, khu lưu trú công nhân, phòng khám, ký túc xá hoặc công trình có nhiều khu sử dụng độc lập. Mục tiêu chính là khi một phòng cần sửa chữa, rò nước hoặc ngừng sử dụng, chỉ khóa đúng phòng đó mà không ảnh hưởng các phòng còn lại.

Khi sử dụng Van ITAP chính hãng cho hệ thống dạng này, cần bố trí van theo nhiều cấp: van tổng, van từng tầng, van từng dãy, van từng phòng và van trước thiết bị quan trọng. Ngoài ra, cần đánh nhãn rõ ràng, có sơ đồ quản lý và kiểm tra áp lực để tránh khóa nhầm hoặc làm nước yếu ở các phòng cuối tuyến.

Vì sao cần bố trí đóng ngắt từng phòng?

Trong công trình có nhiều phòng, sự cố nước thường phát sinh tại một phòng cụ thể như rò vòi, hỏng bồn cầu, thay bình nóng lạnh, sửa máy giặt hoặc cải tạo đường ống. Nếu không có van riêng, việc sửa một phòng nhỏ có thể buộc phải khóa nước cả tầng hoặc cả công trình.

Bố trí đóng ngắt từng phòng giúp:

• Khóa nước đúng phòng cần sửa.
• Không ảnh hưởng các phòng khác.
• Giảm thời gian xử lý sự cố.
• Hạn chế thất thoát nước.
• Dễ thay thiết bị vệ sinh.
• Dễ kiểm tra rò rỉ.
• Thuận tiện khi phòng trống hoặc ngừng sử dụng.
• Hỗ trợ quản lý đồng hồ nước phụ.
• Dễ bàn giao phòng.
• Giảm tranh cãi khi sửa chữa trong khu nhiều người dùng.

Với nhà trọ hoặc khu lưu trú, van riêng từng phòng gần như là hạng mục nên có. Chi phí lắp thêm van nhỏ hơn nhiều so với bất tiện khi phải cắt nước nhiều phòng cùng lúc.

Nguyên tắc bố trí Van ITAP cho từng phòng

Nguyên tắc đúng là chia hệ thống thành nhiều lớp kiểm soát. Không nên chỉ có một van tổng và các nhánh ống đi thẳng vào từng phòng.

Nên bố trí theo thứ tự:

1. Van khóa tổng đầu nguồn.
2. Van tại bể chứa hoặc bồn nước.
3. Van trước và sau máy bơm nếu có.
4. Van khóa từng tầng.
5. Van khóa từng dãy phòng.
6. Van khóa riêng từng phòng.
7. Van trước từng thiết bị quan trọng.
8. Van xả hoặc điểm xả bảo trì nếu cần.
9. Lọc Y tại vị trí có cặn.
10. Van một chiều tại vị trí có nguy cơ hồi lưu.
11. Van giảm áp nếu áp lực quá cao.

Cách chia này giúp hệ thống dễ vận hành hơn. Khi cần sửa phòng 205, chỉ khóa van phòng 205; nếu cần sửa cả nhánh hành lang tầng 2, khóa van dãy hoặc van tầng.

Van tổng đầu nguồn vẫn bắt buộc phải có

Dù hệ thống có van từng phòng, van tổng đầu nguồn vẫn là vị trí bắt buộc. Van tổng dùng để cô lập toàn bộ hệ thống khi có sự cố lớn, thay bơm, sửa tuyến chính hoặc bảo trì bể chứa.

Van tổng nên đặt tại:

• Sau đồng hồ nước tổng.
• Trước đường vào bể chứa.
• Trước cụm bơm nếu cấp trực tiếp.
• Đầu tuyến cấp nước chính.
• Vị trí người quản lý dễ tiếp cận.
• Nơi không bị che khuất.
• Có nhãn nhận diện rõ ràng.

Van tổng không thay thế van từng phòng. Hai cấp van này có chức năng khác nhau: van tổng xử lý toàn hệ thống, van phòng xử lý từng khu nhỏ.

Bố trí van từng tầng

Nếu công trình có nhiều tầng, mỗi tầng nên có van khóa riêng. Đây là cấp quản lý trung gian giữa van tổng và van từng phòng.

Van tầng giúp:

• Khóa nước cả tầng khi sửa tuyến nhánh.
• Kiểm tra áp lực từng tầng.
• Giảm thời gian tìm van khi có sự cố.
• Hỗ trợ chia khu vực bảo trì.
• Dễ xử lý khi một tầng cải tạo.
• Tránh phải khóa nước toàn bộ công trình.

Van tầng nên đặt trong hộp kỹ thuật hoặc trục kỹ thuật đầu tầng. Không nên đặt trong phòng thuê hoặc khu người ngoài khó tiếp cận, vì khi có sự cố sẽ rất bất tiện.

Bố trí van theo từng dãy phòng

Với tầng có nhiều phòng hoặc hành lang dài, nên chia thêm van theo từng dãy. Điều này đặc biệt hữu ích với nhà trọ, ký túc xá hoặc khách sạn nhỏ.

Có thể chia theo:

• Dãy phòng bên trái.
• Dãy phòng bên phải.
• Cụm phòng đầu hành lang.
• Cụm phòng cuối hành lang.
• Cụm phòng dùng chung khu vệ sinh.
• Cụm phòng có đường ống riêng.
• Cụm phòng có đồng hồ nước riêng.
• Cụm phòng có nước nóng riêng.

Van dãy phòng giúp khi sửa đoạn ống hành lang, không cần khóa cả tầng. Nếu hệ thống chỉ có van tầng và van từng phòng, khi hỏng đoạn ống chung giữa các phòng vẫn có thể phải khóa cả tầng.

Van riêng từng phòng nên đặt ở đâu?

Van riêng từng phòng là điểm quan trọng nhất trong hệ thống có yêu cầu đóng ngắt độc lập. Vị trí đặt van phải vừa dễ quản lý, vừa tránh bị thao tác tùy tiện.

Van phòng nên đặt tại:

• Trước cửa phòng trong hộp kỹ thuật.
• Trên hành lang gần phòng.
• Trước đồng hồ nước phụ nếu có.
• Trước nhánh cấp vào nhà vệ sinh phòng.
• Trước nhánh cấp vào khu bếp nhỏ nếu có.
• Vị trí chủ nhà hoặc kỹ thuật viên tiếp cận được.
• Vị trí có thể dán nhãn số phòng.
• Vị trí không bị che bởi nội thất.

Không nên đặt van chính của phòng quá sâu bên trong phòng thuê nếu chủ quản lý cần khóa nước khi người thuê vắng mặt. Trường hợp buộc phải đặt trong phòng, nên có thêm van quản lý bên ngoài.

Van ITAP loại nào phù hợp cho từng phòng?

Với vị trí đóng ngắt từng phòng, van bi ITAP thường là lựa chọn phù hợp nhất. Van bi đóng mở nhanh, dễ nhận biết trạng thái và thuận tiện khi cần khóa nước khẩn cấp.

Van bi phù hợp vì:

• Thao tác nhanh.
• Kết cấu gọn.
• Dễ lắp trên đường ống nhánh.
• Dễ nhận biết mở hoặc đóng.
• Phù hợp vị trí ít không gian.
• Dễ thay thế khi bảo trì.
• Phù hợp nhiều tuyến nước sạch sinh hoạt.

Tuy nhiên, cần chọn đúng kích thước theo đường ống và lưu lượng của phòng. Không nên chọn van nhỏ hơn đường ống chỉ để tiết kiệm chi phí vì có thể làm nước yếu.

Có nên dùng van cửa tại từng phòng không?

Van cửa ít phù hợp hơn cho từng phòng vì thao tác chậm hơn van bi. Loại van này thường dùng cho tuyến chính, tuyến lớn hoặc vị trí ít đóng mở.

Van cửa có thể cân nhắc khi:

• Đường ống nhánh có kích thước lớn.
• Van ít thao tác.
• Thiết kế hệ thống yêu cầu.
• Cần dòng chảy thông thoáng khi mở hoàn toàn.
• Vị trí có đủ không gian quay tay van.

Với phòng trọ, phòng khách sạn, phòng làm việc hoặc phòng học, van bi vẫn thực tế hơn. Van phòng cần thao tác nhanh, rõ trạng thái và ít gây nhầm lẫn.

Bố trí van trước từng thiết bị trong phòng

Ngoài van chính của phòng, một số thiết bị bên trong phòng vẫn nên có van khóa riêng. Cách này giúp sửa từng thiết bị mà không phải khóa nước cả phòng.

Nên lắp van trước:

• Bồn cầu.
• Lavabo.
• Vòi sen.
• Vòi xịt.
• Bình nóng lạnh.
• Máy giặt.
• Máy lọc nước.
• Chậu rửa bếp.
• Thiết bị vệ sinh cảm ứng.
• Bồn chứa phụ nếu có.

Ví dụ, khi thay vòi lavabo chỉ cần khóa van dưới lavabo. Khi sửa cả khu vệ sinh mới cần khóa van chính của phòng. Cách bố trí nhiều cấp giúp vận hành linh hoạt hơn.

Bố trí với đồng hồ nước từng phòng

Nếu công trình cần tính nước theo từng phòng, cụm đồng hồ nên được bố trí cùng van khóa để dễ đọc số và bảo trì.

Một cụm cấp nước từng phòng có thể gồm:

1. Van khóa trước đồng hồ.
2. Lọc Y nhỏ nếu nguồn nhiều cặn và thiết kế phù hợp.
3. Đồng hồ nước phòng.
4. Van một chiều nếu cần chống hồi lưu.
5. Van khóa sau đồng hồ nếu cần.
6. Nhãn số phòng.
7. Không gian đọc chỉ số.
8. Không gian tháo thay đồng hồ.

Thực tế, tối thiểu nên có van khóa trước đồng hồ để khi thay đồng hồ không phải khóa cả tầng. Nếu có nguy cơ nước chảy ngược giữa các phòng, có thể xem xét thêm van một chiều theo thiết kế.

Lọc Y ITAP có cần cho từng phòng không?

Không phải phòng nào cũng cần lắp lọc Y riêng. Nếu lắp quá nhiều lọc Y nhỏ, công tác bảo trì sẽ phức tạp và khi lọc tắc có thể làm nước yếu từng phòng.

Lọc Y nên cân nhắc tại:

• Đầu nguồn trước khi chia nhánh.
• Đầu từng tầng nếu nguồn có cặn.
• Trước cụm đồng hồ nước.
• Trước van giảm áp.
• Trước thiết bị nhạy cảm.
• Trước máy giặt hoặc máy rửa.
• Sau bể chứa có nhiều cặn.
• Sau đoạn ống mới thi công.

Với hệ thống nhiều phòng, thường nên xử lý cặn ở cấp tổng, cấp tầng hoặc cấp dãy trước. Chỉ lắp lọc Y riêng từng phòng khi có lý do rõ ràng và có kế hoạch vệ sinh.

Van một chiều ITAP dùng khi nào?

Van một chiều không phải phòng nào cũng cần. Thiết bị này chỉ nên lắp khi có nguy cơ nước hồi lưu hoặc cần bảo vệ tuyến cấp.

Van một chiều nên cân nhắc khi:

• Mỗi phòng có bồn chứa phụ.
• Mỗi phòng có máy bơm phụ.
• Có đường nước nóng riêng.
• Có thiết bị có bình chứa.
• Có hệ thống lọc nước riêng trong phòng.
• Có nguy cơ nước hồi ngược về đồng hồ.
• Có nhiều nguồn nước đấu nối.
• Thiết kế yêu cầu chống hồi lưu.

Van một chiều phải lắp đúng chiều dòng chảy. Nếu lắp sai, nước vào phòng có thể yếu hoặc không cấp được.

Van giảm áp ITAP dùng khi áp lực từng phòng quá cao

Một số công trình có áp lực nước mạnh, đặc biệt tầng thấp hoặc khu gần bơm. Nếu áp lực quá cao, các thiết bị trong phòng như vòi sen, ống mềm, bình nóng lạnh hoặc máy giặt dễ bị ảnh hưởng.

Van giảm áp nên cân nhắc khi:

• Nước trong phòng phun quá mạnh.
• Ống mềm thường xuyên rò.
• Bình nóng lạnh yêu cầu áp lực ổn định.
• Máy giặt hoặc máy lọc nước có giới hạn áp lực.
• Tầng thấp áp lực cao hơn tầng trên.
• Có tiếng ồn khi đóng mở vòi.
• Có hiện tượng búa nước.
• Cần kiểm soát áp lực cho từng tầng hoặc từng dãy.

Thông thường nên kiểm soát áp lực theo tầng hoặc theo dãy trước, không nhất thiết lắp van giảm áp riêng từng phòng nếu không cần. Khi lắp van giảm áp, nên có lọc Y phía trước và đồng hồ áp suất để kiểm tra.

Kiểm tra áp lực và lưu lượng trước khi bố trí van

Hệ thống đóng ngắt từng phòng thường có nhiều van hơn hệ thống thông thường. Nếu chọn sai kích thước hoặc bố trí quá nhiều thiết bị nối tiếp, nước có thể yếu ở các phòng cuối tuyến.

Cần kiểm tra:

• Áp lực nguồn cấp.
• Áp lực sau bơm nếu có.
• Áp lực từng tầng.
• Áp lực tại phòng xa nhất.
• Số phòng dùng nước cùng lúc.
• Số thiết bị trong từng phòng.
• Kích thước đường ống chính.
• Kích thước đường ống nhánh.
• Lưu lượng giờ cao điểm.
• Tổn thất qua van phòng.
• Tổn thất qua đồng hồ nước.
• Tổn thất qua lọc Y hoặc van một chiều nếu có.

Không nên chỉ chọn van theo kích thước ống hiện tại mà bỏ qua số lượng phòng và số người sử dụng thực tế.

Tránh làm nước yếu ở phòng cuối tuyến

Phòng cuối tuyến thường dễ bị yếu nước nếu đường ống nhỏ, nhiều co cút, nhiều van nối tiếp hoặc các phòng đầu tuyến dùng nước nhiều.

Để hạn chế cần:

• Chọn đường ống chính đủ lưu lượng.
• Không thu nhỏ ống quá sớm.
• Chọn van đúng kích thước.
• Chia nhánh hợp lý theo dãy phòng.
• Không lắp lọc Y nhỏ cho từng phòng nếu không cần.
• Kiểm tra áp lực giờ cao điểm.
• Lắp van giảm áp cho vùng áp quá cao nếu cần.
• Vệ sinh lọc định kỳ.
• Kiểm tra van phòng có mở hoàn toàn không.
• Không dùng van bi mở hé để cân bằng nước.

Nếu phòng cuối tuyến yếu nước, cần kiểm tra toàn hệ thống. Không nên chỉ thay van tại phòng cuối vì nguyên nhân có thể nằm ở tuyến chính.

Vị trí lắp van cần dễ thao tác nhưng không dễ bị nghịch

Với nhà trọ, khách sạn, trường học hoặc khu lưu trú, van từng phòng cần dễ thao tác khi bảo trì nhưng không nên để ai cũng có thể tự ý đóng mở.

Vị trí lắp nên bảo đảm:

• Người quản lý tiếp cận được.
• Có nhãn số phòng rõ ràng.
• Không gây vướng lối đi.
• Không bị va chạm bởi xe đẩy, đồ đạc.
• Không bị che bởi trần kín hoặc tủ.
• Có đủ không gian xoay tay gạt.
• Không nằm sát sàn đọng nước.
• Có thể kiểm tra rò rỉ.
• Có thể thay van khi cần.
• Có hộp kỹ thuật nếu cần kiểm soát thao tác.

Nếu người dùng tự ý khóa mở van phòng, có thể gây nhầm lẫn, mất nước hoặc ảnh hưởng đồng hồ nước. Với công trình cho thuê, nên có quy định rõ về quyền thao tác van.

Đánh nhãn van theo số phòng

Đánh nhãn là yêu cầu bắt buộc nếu hệ thống có nhiều phòng. Không có nhãn thì khi sự cố xảy ra rất dễ khóa nhầm phòng.

Nhãn van nên có:

• Số phòng.
• Loại nước: nước lạnh, nước nóng.
• Mã van.
• Hướng đóng mở.
• Trạng thái bình thường.
• Khu vực van kiểm soát.
• Ghi chú nếu van cấp cho nhiều thiết bị.
• Ngày kiểm tra gần nhất nếu cần.

Ví dụ: “P205-CW” cho nước lạnh phòng 205, “P205-HW” cho nước nóng phòng 205. Nếu có đồng hồ nước, nhãn van và nhãn đồng hồ phải trùng số phòng.

Lập sơ đồ quản lý van

Với công trình từ vài chục phòng trở lên, sơ đồ van rất quan trọng. Sơ đồ giúp người quản lý biết van nào thuộc phòng nào, van nào thuộc tầng nào và van nào là van tổng.

Sơ đồ nên thể hiện:

• Van tổng.
• Van từng tầng.
• Van từng dãy phòng.
• Van từng phòng.
• Đồng hồ nước từng phòng.
• Lọc Y.
• Van một chiều.
• Van giảm áp.
• Đường nước nóng nếu có.
• Điểm xả nước bảo trì.
• Khu vực bị ảnh hưởng khi khóa từng van.

Sơ đồ nên được lưu bản cứng tại phòng kỹ thuật và bản mềm cho người quản lý. Khi thay đổi đường ống, cần cập nhật lại sơ đồ.

Quy trình đóng ngắt nước từng phòng

Nếu không có quy trình, nhân viên rất dễ khóa nhầm van hoặc quên mở lại sau khi sửa. Quy trình đơn giản sẽ giúp quản lý tốt hơn.

Có thể áp dụng:

1. Xác định đúng số phòng.
2. Kiểm tra nhãn van.
3. Thông báo cho người sử dụng nếu cần.
4. Đóng van phòng từ từ.
5. Mở vòi trong phòng để xả áp.
6. Thực hiện sửa chữa.
7. Mở lại van từ từ.
8. Kiểm tra rò rỉ.
9. Kiểm tra nước tại thiết bị xa nhất trong phòng.
10. Ghi lại thời gian và nội dung xử lý.

Không nên đóng mở van quá mạnh hoặc quá nhanh, đặc biệt trong hệ thống có bơm tăng áp. Việc này có thể gây búa nước và ảnh hưởng mối nối.

Lưu ý với đường nước nóng từng phòng

Nếu mỗi phòng có bình nóng lạnh hoặc đường nước nóng riêng, cần bố trí van nước nóng và nước lạnh rõ ràng. Không nên dùng chung nhãn hoặc để người bảo trì khó phân biệt.

Cần chú ý:

• Có van khóa nước lạnh vào bình nóng lạnh.
• Có van khóa nước nóng ra nếu thiết kế cho phép.
• Không làm vô hiệu van an toàn của bình.
• Kiểm tra nhiệt độ làm việc của van.
• Kiểm tra vật liệu gioăng.
• Có nhãn CW và HW rõ ràng.
• Có van một chiều nếu thiết kế yêu cầu.
• Không để đường nóng lạnh hồi lưu sai cách.

Van lắp trên đường nước nóng phải đúng model phù hợp nhiệt độ và áp lực. Không nên lấy thông số van nước lạnh để áp dụng cho đường nước nóng.

Lắp đặt Van ITAP đúng kỹ thuật

Van ITAP kết nối ren cần được lắp đúng để tránh rò rỉ, chéo ren hoặc nứt thân. Với hệ thống nhiều phòng, một lỗi nhỏ tại van phòng cũng có thể gây thấm, ẩm tường hoặc tranh cãi với người sử dụng.

Khi lắp cần:

1. Làm sạch đường ống trước khi lắp.
2. Xả cặn sau khi thi công.
3. Kiểm tra kích thước và tiêu chuẩn ren.
4. Quấn băng tan đúng chiều.
5. Không quấn quá dày.
6. Không để băng tan thừa lọt vào dòng nước.
7. Vặn bằng tay trước để tránh chéo ren.
8. Dùng cờ lê đúng vị trí trên thân van.
9. Không dùng tay gạt để xoay thân van.
10. Không siết quá mạnh làm nứt thân.
11. Căn chỉnh hai đầu ống thẳng hàng.
12. Lắp đúng chiều với van một chiều, lọc Y và van giảm áp.
13. Chừa không gian thao tác tay gạt.
14. Thử kín trước khi bàn giao.

Sau khi lắp xong, nên kiểm tra từng phòng theo danh sách. Không nên chỉ mở van tổng rồi kiểm tra một vài điểm đại diện.

Bảo trì định kỳ van từng phòng

Van từng phòng có thể ít thao tác trong thời gian dài. Nếu không kiểm tra, khi cần khóa nước khẩn cấp van có thể bị kẹt hoặc đóng không kín.

Nên kiểm tra định kỳ:

• Van từng phòng.
• Van từng tầng.
• Van từng dãy.
• Van trước đồng hồ nước.
• Van sau đồng hồ nước nếu có.
• Van trước bình nóng lạnh.
• Van trước máy giặt.
• Van tại khu vệ sinh.
• Lọc Y nếu có.
• Van một chiều nếu có.

Công việc bảo trì gồm đóng mở thử, kiểm tra rò rỉ, kiểm tra nhãn, vệ sinh lọc, đo áp lực nếu cần và thay van khi vận hành nặng hoặc không còn kín.

Gợi ý bố trí Van ITAP theo từng cấp

Bảng trên là gợi ý bố trí tổng quát. Model cụ thể cần chọn theo áp lực, lưu lượng, kích thước đường ống, không gian lắp đặt và yêu cầu quản lý thực tế.

Những sai lầm cần tránh

Một số lỗi thường gặp khi bố trí Van ITAP cho hệ thống cần đóng ngắt từng phòng gồm:

• Chỉ có van tổng, không có van từng phòng.
• Có van phòng nhưng đặt trong vị trí khó tiếp cận.
• Không đánh nhãn số phòng.
• Nhãn van và đồng hồ nước không trùng nhau.
• Không có van tầng hoặc van dãy.
• Đặt quá nhiều lọc Y nhỏ gây khó bảo trì.
• Chọn van nhỏ hơn đường ống làm yếu nước.
• Không tính lưu lượng giờ cao điểm.
• Dùng van bi mở hé để cân bằng nước.
• Không có sơ đồ van.
• Không kiểm tra áp lực phòng cuối tuyến.
• Không lắp van một chiều khi có nguy cơ hồi lưu.
• Không kiểm tra đường nước nóng.
• Không bảo trì van ít sử dụng.

Kết luận

Van ITAP dùng cho hệ thống nước có yêu cầu đóng ngắt từng phòng cần được bố trí theo nhiều cấp: van tổng, van tầng, van dãy, van từng phòng và van trước thiết bị. Trong đó, van riêng từng phòng là điểm quan trọng nhất để sửa chữa nhanh, hạn chế ảnh hưởng các phòng khác và quản lý nước rõ ràng hơn.

Đối với vị trí cần khóa nước nhanh trước từng phòng, có thể tham khảo nhóm Van bi ITAP. Nếu hệ thống có đồng hồ nước từng phòng, nguồn nước có cặn, áp lực cao hoặc nguy cơ hồi lưu, nên bố trí thêm lọc Y, van giảm áp hoặc van một chiều tại vị trí phù hợp.

Câu hỏi thường gặp
