Van ITAP dùng cho hệ thống cấp nước tầng mái nên được bố trí theo đúng hướng dòng chảy, đúng chức năng từng loại van, đúng vị trí bảo trì và phù hợp với áp lực nước thực tế. Tầng mái là khu vực thường có bồn nước, đường ống cấp lên, đường ống cấp xuống các tầng, hệ thống bơm, van xả khí, van khóa và các nhánh kỹ thuật ngoài trời.

Tham khảo thêm tại Van ITAP Italy để xem các dòng van ITAP đang được phân phối cho hệ thống nước như van bi, van một chiều, van giảm áp, van xả khí, van cửa, Lọc Y, rọ bơm và van an toàn.

Nếu bố trí van không hợp lý, hệ thống tầng mái có thể gặp các lỗi như nước hồi ngược về bơm, nước cấp xuống tầng dưới quá mạnh, đường ống có tiếng khí, nước chảy không đều, rò ren ngoài trời hoặc khó khóa nước khi cần sửa chữa. Vì vậy, ngay từ đầu cần chia rõ từng vị trí van để hệ thống vận hành ổn định và dễ bảo trì.

Hệ thống cấp nước tầng mái gồm những phần nào?

Hệ thống cấp nước tầng mái thường gồm đường nước từ bơm đẩy lên bồn, đường nước vào bồn, đường nước ra khỏi bồn cấp xuống các tầng, đường xả tràn, đường xả cặn, các nhánh cấp cho sân thượng, khu giặt phơi, tưới cây hoặc thiết bị phụ trợ.

Với nhà phố, biệt thự, trường học, văn phòng hoặc công trình nhiều tầng, tầng mái thường là điểm cao nhất của hệ thống nước. Đây cũng là nơi dễ tích khí, dễ chịu nắng mưa và ít được kiểm tra hằng ngày hơn các khu vực trong nhà.

Do đó, các van lắp tại tầng mái không chỉ cần đúng kỹ thuật mà còn phải dễ thao tác. Khi cần vệ sinh bồn, sửa bơm, thay ống hoặc xử lý rò nước, người dùng phải khóa được từng đoạn nhanh chóng và an toàn.

Van ITAP có phù hợp cho hệ thống cấp nước tầng mái không?

Van ITAP có thể phù hợp cho hệ thống cấp nước tầng mái nếu chọn đúng loại van theo từng vị trí. Các dòng thường được dùng gồm van bi ITAP để khóa nước, van một chiều ITAP để chống nước hồi ngược, van xả khí ITAP để xử lý khí tại điểm cao, Lọc Y ITAP để giữ cặn và van giảm áp ITAP nếu áp lực nước cấp xuống tầng dưới quá mạnh.

Không nên chỉ dùng một loại van cho toàn bộ tầng mái. Đường nước lên bồn cần cách bố trí khác với đường nước ra khỏi bồn. Đường sau bơm cần chú ý van một chiều. Điểm cao dễ tích khí cần van xả khí. Tuyến cấp xuống nhiều tầng có thể cần kiểm soát áp lực tùy độ cao công trình.

Chọn đúng loại van giúp hệ thống tầng mái vận hành ổn định hơn và hạn chế phải sửa chữa khi công trình đã hoàn thiện.

Bố trí van ITAP trên đường nước bơm lên tầng mái

Đường nước bơm lên tầng mái là tuyến rất quan trọng. Đây là đường đưa nước từ bể ngầm, đường nước tổng hoặc máy bơm lên bồn mái. Ở vị trí này, nên có van khóa để cô lập bơm khi cần sửa chữa và van một chiều để chống nước chảy ngược khi bơm dừng.

Một cấu hình dễ hiểu có thể là: nguồn nước hoặc bể chứa → van khóa → Lọc Y nếu nước có cặn → máy bơm → van một chiều ITAP → van khóa → đường cấp lên bồn mái. Tùy hệ thống thực tế, thứ tự có thể điều chỉnh, nhưng nguyên tắc là phải dễ khóa nước và kiểm soát được chiều dòng chảy.

Van một chiều ITAP cần lắp đúng mũi tên theo hướng nước đi lên bồn. Nếu lắp ngược, nước có thể yếu hoặc không cấp được lên mái. Nếu thiếu van một chiều, nước có thể hồi ngược về bơm, gây tụt nước, bơm đóng ngắt bất thường hoặc khó giữ áp.

Bố trí van ITAP tại đường nước vào bồn mái

Đường nước vào bồn mái nên có van khóa để dễ ngắt nước khi vệ sinh bồn, thay phao, sửa ống hoặc kiểm tra rò rỉ. Van bi ITAP là lựa chọn phù hợp vì đóng mở nhanh và dễ thao tác.

Vị trí van khóa nên đặt trước đoạn nước vào bồn, ở nơi dễ với tay và không bị khuất sau bồn. Không nên lắp van quá sát thành bồn hoặc sát nền mái khiến thao tác khó khăn.

Nếu nguồn nước có cặn, cần cân nhắc Lọc Y ở vị trí phù hợp trước các thiết bị cần bảo vệ. Tuy nhiên, nếu lắp Lọc Y trên tầng mái, phải chừa không gian tháo nắp lọc và vệ sinh lưới lọc định kỳ.

Bố trí van ITAP tại đường nước ra khỏi bồn mái

Đường nước ra khỏi bồn mái là tuyến cấp xuống các tầng bên dưới. Vị trí này nên có van khóa để khi cần sửa đường ống xuống tầng dưới hoặc vệ sinh bồn, người dùng có thể ngắt nước nhanh.

Nếu nhà có nhiều nhánh cấp xuống các khu vực khác nhau, nên chia van khóa theo từng nhánh. Ví dụ, một van cho nhánh cấp khu vệ sinh, một van cho nhánh cấp bếp, một van cho nhánh sân vườn hoặc khu giặt phơi nếu có. Cách chia này giúp bảo trì thuận tiện hơn, không phải ngắt toàn bộ hệ thống khi chỉ một nhánh gặp sự cố.

Với nhà nhiều tầng, cần chú ý áp lực nước từ bồn mái xuống tầng thấp. Nếu áp lực xuống quá mạnh, có thể cần van giảm áp ITAP tại vị trí phù hợp để bảo vệ thiết bị phía dưới.

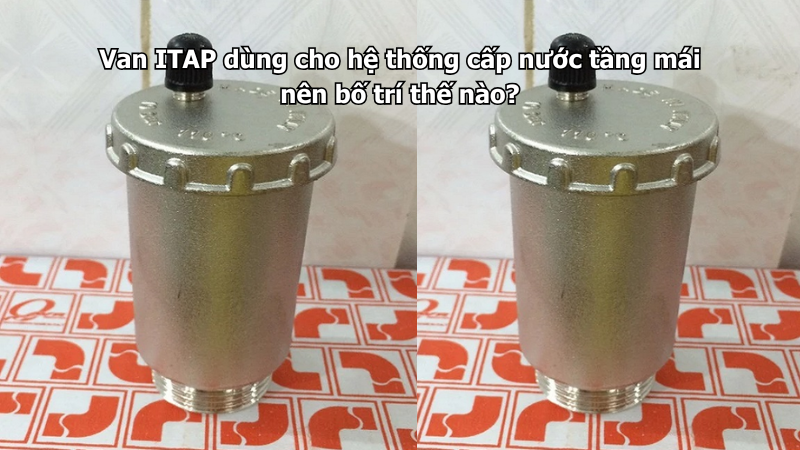

Bố trí van xả khí ITAP tại điểm cao

Tầng mái thường là điểm cao của hệ thống, vì vậy khí trong đường ống có thể dồn lên đây. Nếu khí không được xả ra, hệ thống có thể có tiếng lục bục, nước chảy lúc mạnh lúc yếu, bơm hoạt động không đều hoặc một số nhánh cấp nước bị yếu bất thường.

Van xả khí ITAP nên được lắp tại điểm cao thực tế của tuyến ống, đặc biệt ở đầu đường ống đứng, đoạn ống sau bơm lên cao hoặc khu vực có thay đổi cao độ. Không nên lắp van xả khí ở vị trí thấp vì khí thường không tụ ở đó.

Khi lắp van xả khí trên mái, cần đặt ở vị trí có thể kiểm tra và tránh để nước mưa, bụi bẩn hoặc vật cản che kín hoàn toàn. Nếu có hộp che, hộp phải thông thoáng và dễ mở.

Bố trí van giảm áp ITAP nếu nước xuống tầng dưới quá mạnh

Nước từ bồn mái chảy xuống tạo áp lực theo chiều cao cột nước. Với nhà nhiều tầng, tầng thấp có thể nhận áp lực mạnh hơn tầng trên. Nếu nước tại tầng thấp phun quá gắt, dây cấp mềm hay rò, vòi sen khó điều chỉnh hoặc thiết bị vệ sinh nhanh hỏng, cần kiểm tra áp lực.

Van giảm áp ITAP có thể được bố trí trên nhánh cấp xuống khu vực áp lực quá cao hoặc trước nhóm thiết bị cần bảo vệ. Không nên giảm áp toàn bộ hệ thống nếu một số tầng đang yếu nước, vì có thể làm nước yếu hơn ở điểm xa.

Khi lắp van giảm áp, nên có van khóa trước để bảo trì và cân nhắc Lọc Y phía trước nếu nguồn nước có cặn. Van giảm áp cũng cần nằm ở vị trí dễ chỉnh và dễ kiểm tra, không nên chôn kín trong hộp kỹ thuật quá nhỏ.

Bố trí Lọc Y ITAP khi nước có cặn

Lọc Y ITAP nên được cân nhắc nếu nước từ bể ngầm, bồn mái hoặc đường ống có cặn thô. Cặn có thể làm kẹt van một chiều, làm van giảm áp hoạt động không ổn định, làm nghẹt đầu vòi hoặc ảnh hưởng đến thiết bị phía sau.

Trên hệ thống tầng mái, Lọc Y có thể đặt trước cụm cần bảo vệ, trước van giảm áp hoặc tại vị trí đầu vào nếu nguồn nước có nhiều cặn. Tuy nhiên, không nên lắp Lọc Y ở nơi không thể tháo vệ sinh.

Nếu lưới lọc bị nghẹt, nước cấp xuống các tầng có thể yếu. Vì vậy, khi bố trí Lọc Y, cần để hướng nắp lọc thuận tiện, có đủ khoảng rút lưới và có van khóa để thao tác an toàn khi vệ sinh.

Bố trí van theo từng khu vực trên tầng mái

Để dễ hình dung, có thể bố trí van ITAP theo từng khu vực như sau:

Bảng trên chỉ là gợi ý cơ bản. Khi thi công thực tế, cần đối chiếu với sơ đồ đường ống, hướng nước đi, vị trí bồn, số tầng và nhu cầu sử dụng của công trình.

Lưu ý khi lắp van ITAP ngoài trời trên tầng mái

Tầng mái thường chịu nắng, mưa, bụi và thay đổi nhiệt độ lớn. Vì vậy, van lắp tại đây nên được che chắn nếu có thể. Hộp che hoặc mái che cần thông thoáng, không đọng nước và vẫn mở ra được để thao tác.

Không nên bọc kín van bằng nilon, băng keo hoặc vật liệu giữ ẩm vì có thể làm khu vực ren khó khô, khó phát hiện rò và khó bảo trì. Che chắn đúng là bảo vệ khỏi nắng mưa trực tiếp nhưng vẫn dễ kiểm tra.

Ngoài ra, đường ống trên mái cần được cố định chắc chắn. Nếu ống rung do bơm, gió hoặc thay đổi áp lực, mối nối ren quanh van có thể bị thấm nước sau thời gian dài.

Những lỗi thường gặp khi bố trí van ITAP cho tầng mái

Lỗi đầu tiên là thiếu van khóa tại đường vào hoặc ra bồn. Khi cần vệ sinh bồn, người dùng phải ngắt nhiều khu vực hoặc xả nước rất bất tiện.

Lỗi thứ hai là thiếu van một chiều sau bơm. Khi bơm dừng, nước có thể hồi ngược, làm tụt nước hoặc gây bơm hoạt động không ổn định.

Lỗi thứ ba là không lắp van xả khí tại điểm cao trong khi đường ống có tiếng lục bục hoặc nước chảy không đều. Với tầng mái, đây là lỗi khá thường gặp.

Lỗi thứ tư là lắp van ở vị trí khó với tay, khuất sau bồn hoặc phơi trực tiếp ngoài trời mà không che chắn. Khi cần bảo trì, việc thao tác sẽ khó và không an toàn.

Lỗi thứ năm là chọn sai size van. Van nhỏ hơn đường ống có thể làm giảm lưu lượng cấp xuống các tầng, nhất là khi nhiều thiết bị dùng cùng lúc.

Checklist bố trí van ITAP cho hệ thống cấp nước tầng mái

Trước khi lắp van ITAP cho hệ thống cấp nước tầng mái, nên kiểm tra các yếu tố dưới đây.

Checklist này giúp hệ thống tầng mái rõ ràng hơn, dễ vận hành hơn và giảm rủi ro phải sửa chữa sau khi hoàn thiện.

Cách kiểm tra sau khi lắp van ITAP trên tầng mái

Sau khi lắp xong, nên cấp nước từ từ và kiểm tra toàn bộ mối nối. Cần quan sát hai đầu ren, đầu chuyển, nắp Lọc Y và các vị trí gần bồn nước. Nếu có thấm nước, cần xử lý ngay.

Tiếp theo, thử đóng mở từng van để chắc chắn thao tác nhẹ và không bị vướng bồn, tường hoặc hộp che. Nếu có van một chiều, kiểm tra chiều mũi tên có đúng hướng nước đi không. Nếu có van xả khí, theo dõi giai đoạn đầu khi hệ thống cấp nước để xem khí có được xả ổn định không.

Sau đó, kiểm tra nước tại các tầng bên dưới. Nếu tầng thấp nước quá mạnh, cần xem xét giảm áp. Nếu tầng cao hoặc các nhánh xa nước yếu, cần kiểm tra size van, Lọc Y có nghẹt không, van đã mở hết chưa và đường ống có bị khí kẹt không.

Kết luận

Van ITAP dùng cho hệ thống cấp nước tầng mái nên được bố trí theo từng vị trí cụ thể: van bi để khóa nước trên đường vào và ra bồn, van một chiều sau máy bơm để chống nước hồi ngược, van xả khí tại điểm cao, Lọc Y nếu nước có cặn và van giảm áp nếu áp lực nước xuống tầng dưới quá mạnh.

Khi bố trí, cần chú ý đúng size đường ống, đúng chiều dòng chảy, vị trí dễ thao tác, che chắn ngoài trời, cố định đường ống và chừa không gian bảo trì. Tầng mái là khu vực ít được kiểm tra hằng ngày, nên càng cần lắp van rõ ràng, dễ nhìn và dễ xử lý khi có sự cố.

Nếu hệ thống tầng mái của bạn thường có khí kẹt, nước chảy không đều hoặc cần xả khí tại điểm cao để đường ống hoạt động ổn định hơn, có thể tham khảo thêm Van xả khí ITAP để chọn sản phẩm phù hợp.
